Изменение спецификации

Изменение спецификации

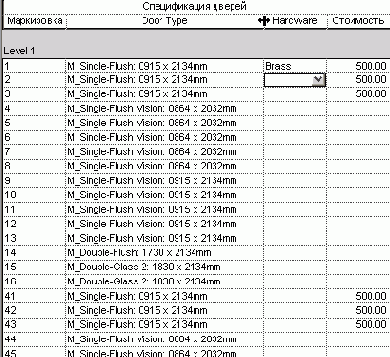

В строке №1 щелкните в поле "Стоимость", введите 500 и нажмите ENTER.

Появляется окно с сообщением, что изменение затронет все элементы того же типоразмера. Это связано с тем, что для данного типоразмера "Стоимость" является параметром типа.

Нажмите "ОК". В строке №1 щелкните в поле "Hardware", введите Brass и нажмите ENTER.

Т.к. "Hardware" является параметром вхождения, то для каждой двери может быть свое значение.

Изменение стадии для существующих элементов модели здания

Изменение стадии для существующих элементов модели здания

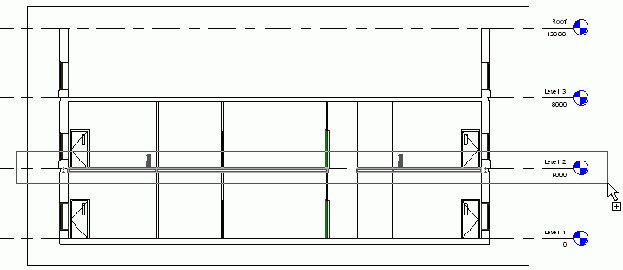

В графической области очертите рамкой модель здания. Выбираются все элементы модели.

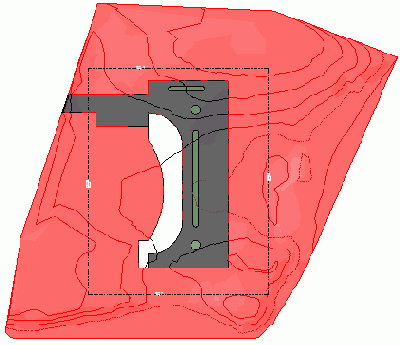

Изменение стадии для топо-поверхности

В Браузере проекта в категории "Планы этажей" дважды щелкните на элементе "Site". Выберите топо-поверхность.

На панели параметров нажмите кнопку

В диалоговом окне "Свойства элемента" в группе "Стадии" для параметра "Стадия возведения" выберите значение "Existing" и нажмите "ОК". В инструментальной палитре нажмите "Редактирование".

Обратите внимание, что изображение топо-поверхности изменилось. Параметры изображения настраиваются с помощью фильтра по стадиям.

Изменение стилей линий

Изменение стилей линий

Из меню "Параметры" выберите "Стили линий". Для существующих категорий линий измените веса, цвета и образцы линий, как это требуется. Создайте новые подкатегории линий, если это нужно. Нажмите "OK".

Изменение стиля линий разреза для стен на виде

Изменение стиля линий разреза для стен на виде

В диалоговом окне "Переопределения видимости/графики" для элемента "Стены" в столбце "Стиль линий: Разрез" нажмите кнопку "Переопределить". В диалоговом окне "Выбор стиля линий" выполните следующее: Выберите опцию "Переопределение". Выберите 8 для параметра "Вес линий". Выберите "Черный" для параметра "Цвет линий". Выберите "Сплошная" для параметра "Образец линий". Дважды нажмите "ОК".

Линии разреза стен становятся значительно толще.

Если вы хотите сохранить произведенные изменения, из меню "Файл" выберите "Сохранить как" и сохраните файл упражнения под другим именем. Закройте файл упражнения, не сохраняя изменения.

Изменение стрелок

Изменение стрелок

Из меню "Параметры" выберите "Пояснительные элементы"

Стрелки, настраиваемые в открывшемся диалоговом окне, применяются к текстовым примечаниям, маркам и размерам.

Разверните список "Тип" и просмотрите список существующих стилей стрелок.

Чтобы увидеть параметры того или иного типа, выберите этот тип из списка.

Измените свойства существующих стилей стрелок, если это требуется. Если нужно изменить имя типа стрелок, нажмите кнопку "Переименовать". Если нужно создать новый тип стрелок, нажмите кнопку "Копировать", введите имя стиля и задайте для него свойства. Нажмите "OK".

Изменение существующих формообразующих элементов

Изменение существующих формообразующих элементов

В Браузере проекта разверните категорию "Виды", затем "Планы этажей" и дважды щелкните на элементе "Site". Выберите правую кромку прямоугольника "Box-Training: 46000 мм x 6000 мм x 11000 мм" и перетащите ее так, чтобы совместить с левой кромкой среднего прямоугольника "Box-Training: 15000 мм x 18000 мм x 12000 мм" (см. иллюстрацию).

Изменение свойств архитектурного профиля

Изменение свойств архитектурного профиля

На панели параметров нажмите кнопку

В диалоговом окне "Свойства элемента" в группе "Зависимости" для параметра "Смещение от стены" введите значение -75 мм.

Обратите внимание, что в группе "Параметры типа" установлен флажок "Вырезание стены".

Нажмите "ОК".

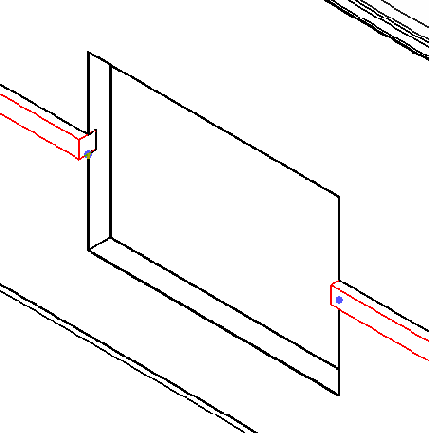

Обратите внимание, что профиль вырезается из стены.

Для повышения производительности при работе со сложными моделями зданий, в которых содержится большое количество архитектурных профилей, рекомендуется отключить опцию вырезания стен.

Изменение свойств камеры

В Браузере проекта в категории "Планы этажей" дважды щелкните на элементе "1st Floor".

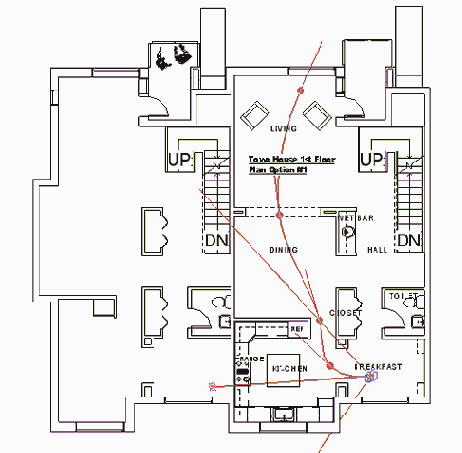

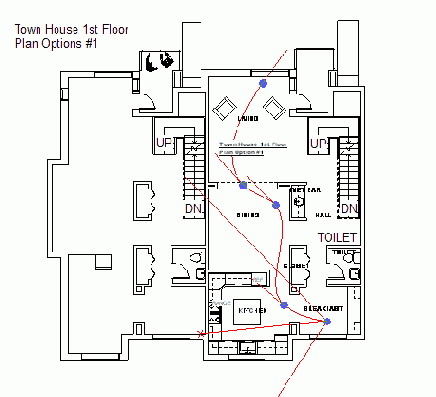

Открывается план первого этажа, на котором отображена траектория камеры.

На панели параметров нажмите кнопку

В диалоговом окне "Свойства элемента" в группе "Параметры вхождения" снимите флажок "Дальняя секущая Вкл" и нажмите "ОК".

Таким образом, отключается дальняя секущая плоскость камеры.

Изменение свойств основной надписи

Изменение свойств основной надписи

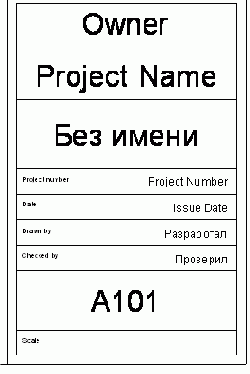

В инструментальной палитре нажмите "Редактирование", а затем выберите основную надпись. На панели параметров нажмите кнопку

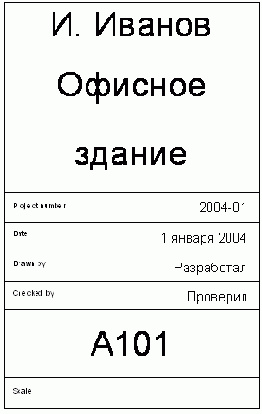

В диалоговом окне "Свойства элемента" для параметра "Чертил" введите Инженер и нажмите "OK". Покажите крупнее правый нижний угол листа.

Из меню "Параметры" выберите "Сведения о проекте". В диалоговом окне "Свойства типа" выполните следующее: Введите 1 января 2004 для параметра "Дата выпуска проекта". Введите Выполняется для параметра "Статус проекта". Введите И. Иванов для параметра "Заказчик". Введите Офисное здание для параметра "Наименование проекта". Введите 2004-01 для параметра "Номер проекта". Нажмите "OK".

На этом занятие на тему "Создание семейства основных надписей" завершено.

Изменение свойств размеров

В этом упражнении мы изменим параметры типа размеров.

Набор данных:

Используйте набор данных из предыдущего упражнения m_Dimensions.rvt.

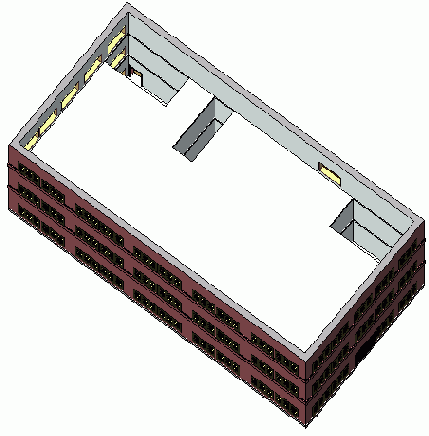

Изменение текстуры кирпича для материала отделки наружной стены

Изменение текстуры кирпича для материала отделки наружной стены

Из меню "Параметры" выберите "Материалы". В диалоговом окне "Материалы" из списка "Имя" выберите "Masonry - Brick". В группе "AccuRender" нажмите кнопку

В правой части диалогового окна "Библиотека материалов" отображена текущая текстура кирпича.

В левой части диалогового окна "Библиотека материалов" разверните категорию "_accurender", затем "Masonry" и выберите элемент "Brick". В группе "Имя" выберите "Carib,200mm,Running". Дважды нажмите "ОК".

Просмотреть новую текстуру кирпича можно после трассировки луча. Мы выполним этот этап в конце упражнения.

Изменение текущей позиции

Изменение текущей позиции

Из меню "Параметры" выберите "Расположения и координаты"

Обратите внимание на то, что текущей позицией является "Площадка А".

Выберите элемент "Площадка В" и нажмите кнопку "Сделать текущей". Нажмите "ОК".

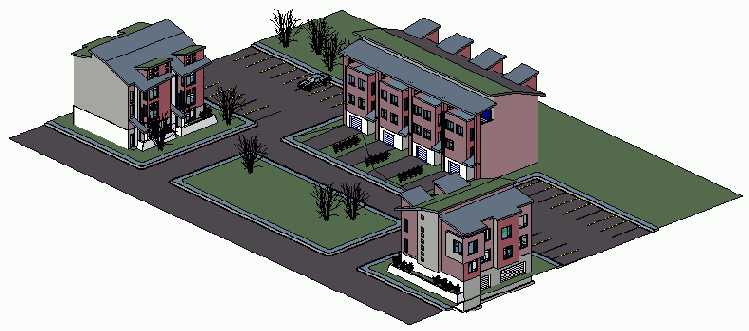

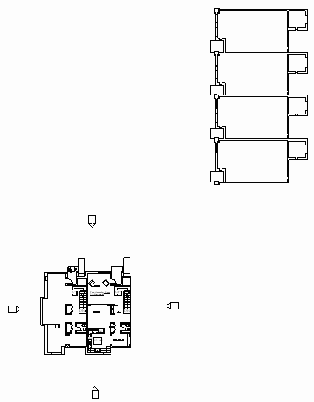

Обратите внимание на изменение расположения связанной модели многоквартирного дома.

Изменение типа лампы на плане обстановки

В области рисования щелкните правой кнопкой мыши на виде на листе A102 и выберите "Сделать вид активным". Покажите крупнее левый нижний угол модели здания.

В инструментальной палитре нажмите кнопку "Редактирование" и выберите лампу, расположенную рядом с креслом. Убедитесь, что в списке типоразмеров отображается "M_Floor Lamp 2". Чтобы изменить тип лампы, выберите в списке типоразмеров "M_Floor Lamp 1".

Выберите один из компонентов обстановки. Обратите внимание, что в панели параметров поднят флажок "Перемещать близлежащие элементы". В инструментальной палитре нажмите "Редактирование". Выберите стену, как показано на рисунке ниже.

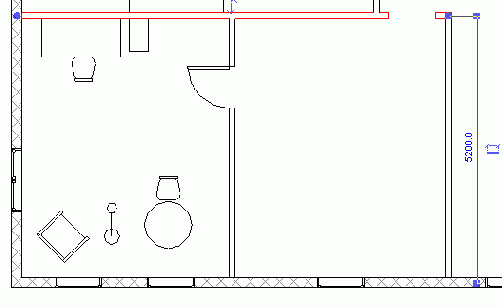

Щелкните на временном значении расстояния между стеной и осевой линией внешней горизонтальной стены и введите 5200 мм.

Расположенные рядом со стеной рабочий стол, стул и шкаф перемещаются вместе с ней при изменении ее размера.

Из меню "Окно" выберите "План этажа: Level 1 - Обстановка".

Изменения, произведенные для лампы, мебели и положения стены на листе A102, отражаются также и на плане "Level 1 - Обстановка".

Выберите стену, положение которой мы изменили на шаге 8, чтобы увидеть, как изменилось значение размера. Перейдем к следующему упражнению, Создание новых видов и добавление их на лист.

Изменение типа ограждения

В Браузере проекта разверните категорию "Виды", затем "3М виды" и дважды щелкните на элементе "lobby stair view". В инструментальной палитре нажмите "Редактирование", затем нажмите клавишу CTRL и выберите оба ограждения. Из списка типоразмеров выберите "Ограждение : Railing with Glass Panel".

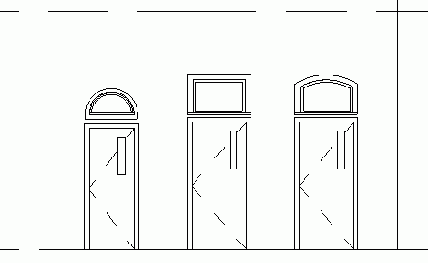

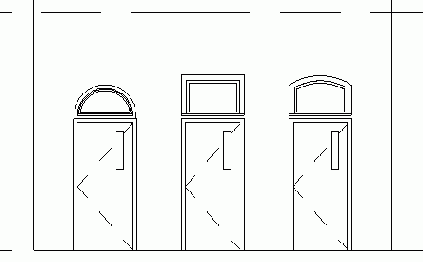

Изменение типоразмеров фрамуг

Изменение типоразмеров фрамуг

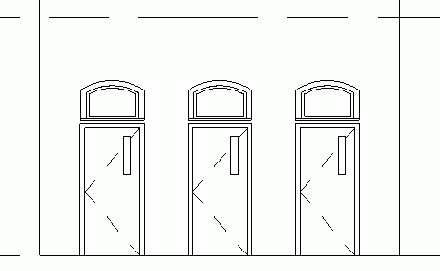

В Браузере проекта разверните категорию "Виды", затем "Фасады" и дважды щелкните на элементе "South". Покажите крупнее три двери, как показано на иллюстрации.

Выберите левую дверь. На панели параметров нажмите кнопку

В диалоговом окне "Свойства элемента" в группе "Строительство" для параметра "Transom Type" выберите значение "m_Half-Round with Trim: Half-Round" и нажмите "OK".

Выберите среднюю дверь. На панели параметров нажмите кнопку

В диалоговом окне "Свойства элемента" в группе "Строительство" для параметра "Transom Type" выберите значение "M_Transom: Transom-Rectangular" и нажмите "OK".

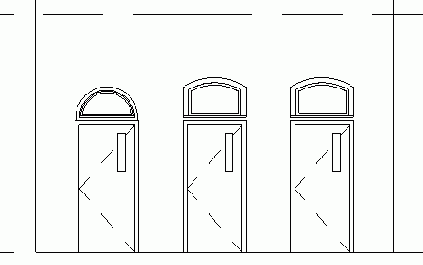

Снова выберите левую дверь. Из списка типоразмеров выберите "M_Single-Flush Vision with Transoms: 0762 x 2032mm".

Заметьте, что тип фрамуги остался неизменным, однако ее размер изменился в соответствии с новой шириной двери.

Изменение траектории и положения камеры

В этом упражнении мы рассмотрим изменение траектории и положения камеры.

Набор данных:

Используйте набор данных из предыдущего упражнения c_Townhouse.rvt.

Изменение траектории камеры

Изменение траектории камеры

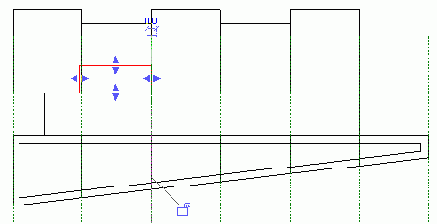

На панели параметров нажмите кнопку "Редакт. траекторию".

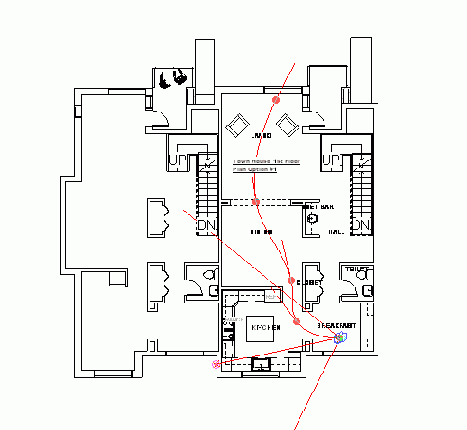

Рядом с первым ключевым кадром траектории появляется изображение камеры.

Измените точку цели камеры (фиолетовая ручка), так чтобы она была ориентирована на кухню.

Созданная вами траектория может отличаться от траектории, изображенной на иллюстрации, поэтому и положение камеры может быть немного другим.

На панели параметров из выпадающего списка "Контроль" выберите "Траектория".

Ключевые кадры представляются ручками синего цвета. Теперь можно изменить положение любого ключевого кадра.

Выделите третий ключевой кадр и перетащите его так, как показано на иллюстрации.

Изменение траектории камеры

Изменение траектории камеры

В Браузере проекта разверните категорию "Виды", затем "Траектория камеры" и дважды щелкните на элементе "Траектория камеры 1".

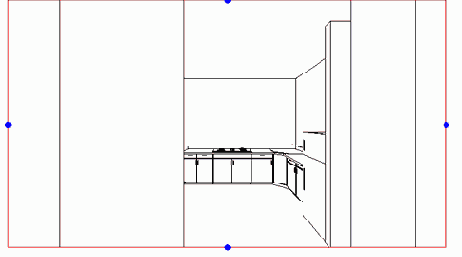

На экране отображается последний кадр, ограниченный областью подрезки с ручками, как показано на иллюстрации. Изображение последнего кадра может немного отличаться от представленного на иллюстрации.

Убедитесь, что граница области подрезки выделена красным цветом с синими ручками. Если это не так, щелчком мыши выберите границу.

На панели параметров отображаются две кнопки: "Редакт. траекторию" и "Размер".

Нажмите кнопку с размерами, чтобы изменить размер области подрезки кадра. В диалоговом окне "Размер области подрезки" введите 16" для параметра "Ширина" и 9" для параметра "Высота". Убедитесь, что переключатель "Изменить" установлен в положение "Область обзора", и нажмите "ОК". Из меню "Вид" выберите "Зумирование"

На панели параметров нажмите кнопку "Редакт. траекторию".

Появляются кнопки управления траекторией. Текущий кадр является последним из 300 кадров траектории.

Нажмите кнопку

В диалоговом окне "Кадры камеры" введите 60, чтобы уменьшить общее количество кадров с 300 до 60, и нажмите "ОК". На панели параметров в текстовом поле "Кадр" введите 1 и нажмите ENTER. Камера начнет двигаться с начальной точки траектории (ключевого кадра).

Нажмите кнопку

Камера начинает двигаться по заданной траектории. Текущим режимом раскрашивания является "Скрытие линий".

Изменение уровня земли для моделей индивидуальных домов.

На панели инструментов "Вид" нажмите кнопку

Кнопка запускает команду "Динамический вид". Удерживая нажатой клавишу Shift, поверните модель, руководствуясь следующей иллюстрацией.

Обратите внимание на то, что уровень земли связанной модели индивидуального дома не соответствует уровню земли модели участка. В результате зеленые насаждения оказались под землей.

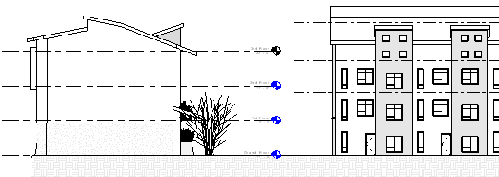

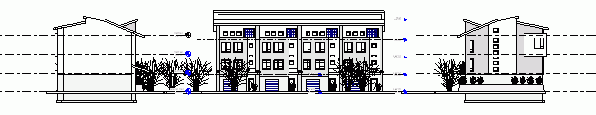

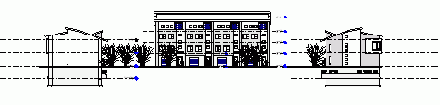

В Браузере проекта разверните категорию "Виды", далее "Фасады" и дважды щелкните на элементе "South".

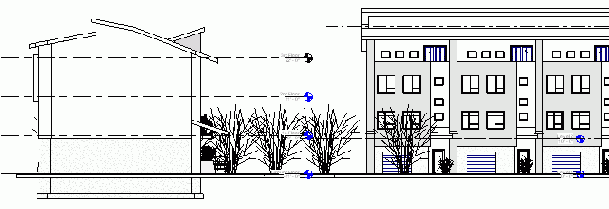

Увеличьте область изображения вокруг левого индивидуального дома. Поместите курсор немного выше его модели. После появления на экране рамки всплывающая подсказка и строка состояния содержат имя связанного файла. Увеличьте изображение нижней части модели индивидуального дома. Обратите внимание на то, что отметка цокольного этажа (Ground Floor) расположена на 11 футов ниже отметки "Level 1" модели участка.

Далее вы должны переместить связанную модель, расположив отметки на одном уровне. Для этого используется команда "Выравнивание". Для команды выравнивания следует указать две плоскости. Первая плоскость будет перемещена на уровень, задаваемый второй плоскостью. В этом упражнении вы расположите на одном уровне отметки цокольного этажа (Ground Floor) модели индивидуального дома и "Level 1" модели участка.

Из меню "Средства" выберите "Выравнивание". Выберите линию "Level 1" на модели участка, затем "Ground Floor" на модели индивидуального дома. Для выбора каждой из линий щелкните на ней мышью.

Обратите внимание на изменение высоты модели индивидуального дома. Также обратите внимание на обозначение блокировки. Не выполняйте блокировку. Это приведет к наложению лишних зависимостей.

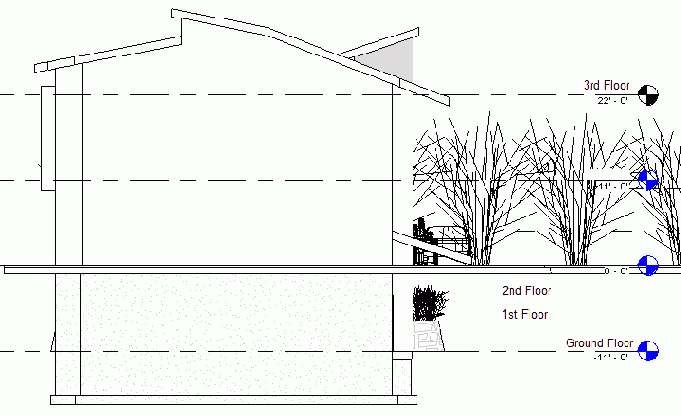

В Браузере проекта разверните категорию "Фасады" и дважды щелкните на элементе "North". Повторите предыдущие шаги для выравнивания отметок цокольного этажа (Ground Floor) и "Level 1".

Вернитесь к южному фасаду (South).

Теперь модели индивидуальных домов расположены правильно.

На панели инструментов "Вид" нажмите кнопку

Из меню "Файл" выберите "Сохранить".

Изменение весов линий

Изменение весов линий

Из меню "Параметры" выберите "Веса линий".

Команда "Веса линий" управляет толщиной линий, отображаемых на видах в различных масштабах. Вы можете описывать новые масштабы и удалять имеющиеся.

В диалоговом окне имеется три вкладки. Одна из них управляет стилями линий для компонентов модели, вторая — для модели в перспективе, а третья — для обозначений.

На вкладке "Модель" производится управление толщиной линий компонентов модели, таких как стены или окна на ортогональных видах. Толщина линии зависит от установленного масштаба. Вы можете описать 16 значений веса линий (виртуальных перьев) для шести масштабов.

На вкладке "Перспектива" производится управление толщиной линий объектов, таких как стены или окна на видах в перспективе.

На вкладке "Пояснения" производится управление толщиной линий обозначений, таких как линии сечений и размеры. Веса линий обозначений не зависят от масштаба вида.

Перейдите на вкладку "Модель". Измените существующие веса линий, как это требуется. Если нужно, добавьте или удалите масштабы. Перейдите на вкладку "Перспектива". Измените существующие веса линий, как это требуется. Перейдите на вкладку "Пояснения". Измените существующие веса линий, как это требуется. Нажмите "OK".

Изменение видимости остекления

Изменение видимости остекления

В Браузере проекта разверните группу "Фасады" и дважды щелкните на элементе "Right". Выберите остекление. На панели параметров нажмите кнопку "Видимость". В диалоговом окне "Параметры видимости элемента семейства" в группе "Параметры видимости" установите флажки "Спереди/Сзади" и "Секущих плоскостях планов этажей/потолков (если позволяет категория)". Убедитесь, что выбраны все уровни детализации (низкий, средний и высокий). Нажмите "OK". В Браузере проекта в категории "3М виды" дважды щелкните на элементе "View 1".

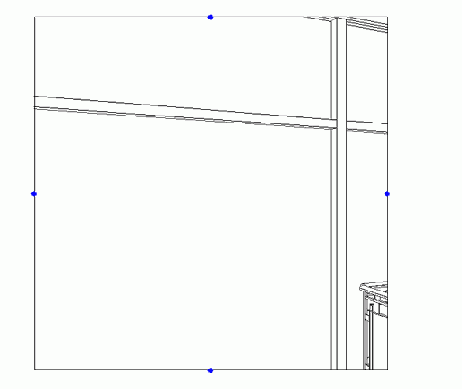

Покажите угол окна крупным планом.

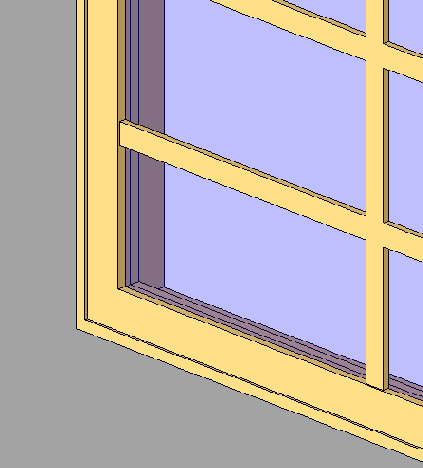

Видно, что оконная коробка, рама, импосты и остекление отображаются с учетом назначенных материалов.

Перейдем к следующему упражнению, Описание новых типоразмеров окон.

Изменение видимости связанной модели здания

В этом упражнении мы изменим параметры видимости для файлов связанных моделей, работая над проектом участка застройки. После подключения проекта Autodesk Revit Building к другому проекту вы можете изменить параметры видимости, уровень детализации, настройки отображения и полутонов.

Изменение внешнего вида спецификации

Изменение внешнего вида спецификации

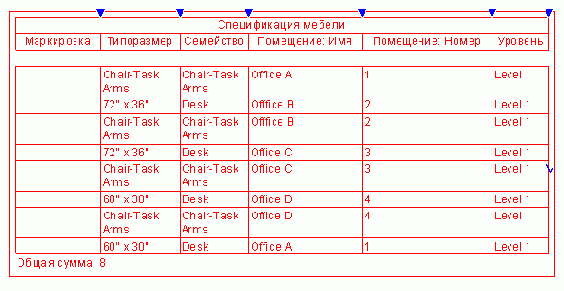

Покажите спецификацию на листе крупнее. Настройте длину строк спецификации с помощью синих ручек управления вверху спецификации.

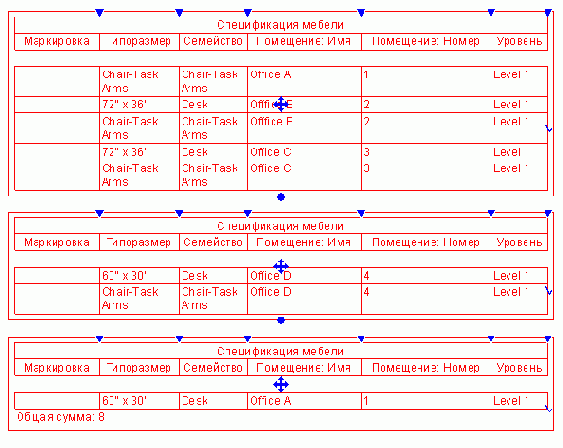

Разделите спецификацию на несколько сегментов, щелкнув на синей линии разрыва у правой границы спецификации.

Новые сегменты спецификации автоматически помещаются справа от исходной спецификации и выравниваются по верхней границе.

Переместите сегменты спецификации в новую позицию с помощью синих крестиков в центре каждого сегмента.

Изменение вспомогательных линий

Изменение вспомогательных линий

Выберите размерную цепь, добавленную ранее. Руководствуясь следующей иллюстрацией, щелкните правой кнопкой мыши на элементе управления (втором сверху) и из контекстного меню выберите "Удалить вспомогательную линию".

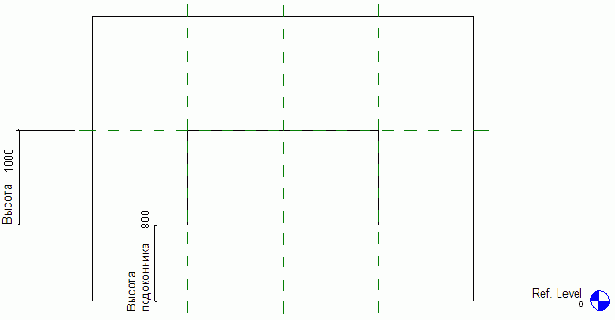

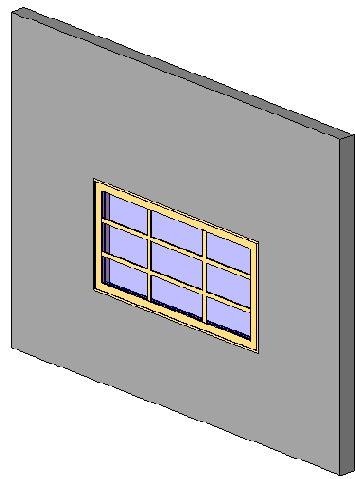

Изменение высоты и ширины нового типоразмера окон

Изменение высоты и ширины нового типоразмера окон

В инструментальной палитре нажмите "Типоразмеры в семействе".

Переместите диалоговое окно в сторону, чтобы оно не загораживало оконный проем.

В диалоговом окне "Типоразмеры в семействе" задайте следующее: В группе "Размеры" задайте высоту 1300 мм. Задайте ширину 1800 мм. Нажмите "Применить".

Измените высоту и ширину еще раз и нажмите "Применить". Обратите внимание, что оконный проем изменяется, адаптируясь под новые размеры окна. Такой процесс называется вариацией модели. Его основное предназначение — избежать конфликтов и гарантировать, что вся модель корректно реагирует на изменения отдельных элементов.

Задайте высоту 1000 мм и ширину 2000 мм. Нажмите "Применить".

Это будет отправной точкой для вновь создаваемого окна.

Нажмите "OK". Перейдем к следующему упражнению, Создание объемной геометрии оконной коробки.

Изменение высоты образца

Изменение высоты образца

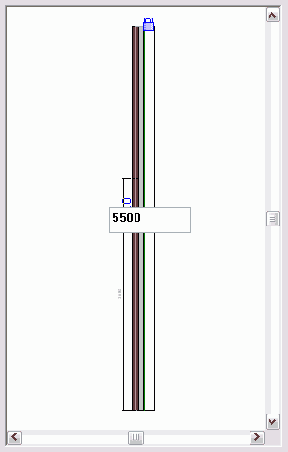

В области предварительного просмотра покажите всю стену целиком. В группе "Изменение вертикальной структуры (только для образцов разрезов)" нажмите кнопку "Изменить". Разместите курсор в верхней части стены и нажимайте TAB до тех пор, пока не будет подсвечена наружная граница стены (следите за сообщениями в строке состояния), после чего щелкните мышью. Появляется значок в форме замка и размер 6096 мм. Щелкните на значении размера 6096 мм и введите 5500 мм.

Нажмите ENTER.

Теперь высота образца стены равна 5500 мм.

Изучение модели здания

В этом упражнении мы научимся вызывать на экран различные виды модели, в том числе фасады и трехмерные изображения. Также будет изучена возможность управления видимостью различных компонентов здания и пояснений к ним.

Набор данных: Из меню "Файл" выберите "Открыть". В левой части диалогового окна открытия файлов прокрутите содержимое вниз и щелкните на значке "Training Files". Откройте файл m_Viewing_Exercise.rtv, расположенный в папке Metric.

Изучение новых возможностей Autodesk Revit

Изучение новых возможностей Autodesk Revit Building 8.0

Данное учебное пособие разработано специально для пользователей, знакомых с предыдущими версиями Autodesk Revit Building. Учебное пособие состоит из упражнений, выполняя которые вы научитесь использовать наиболее важные функции, а также новые возможности Revit Building 8.0.

Команды для анализа зон

На этом занятии мы воспользуемся двумя существующими схемами для создания планов и выделения на них двух типов зон: всех помещений (Gross Building) и арендуемых площадей (Rentable). Вы научитесь создавать и изменять границы зон, а также создавать марки зон. В последнем упражнении мы создадим план с цветовыми обозначениями зон, а также спецификацию зон.

Создание схем и планов зонирования Создание спецификации зон и планов с цветовыми обозначениями

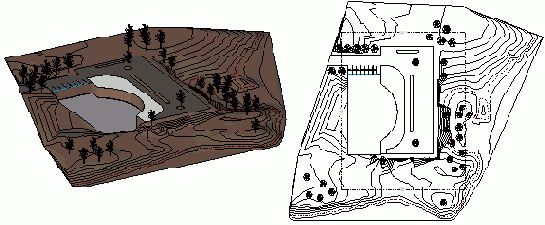

Команды работы с генпланом

На этом занятии мы будем применять команды работы с генпланом для добавления и изменения компонентов строительной площадки внутри проекта. Мы начнем с импорта данных о высотных отметках и их преобразования в трехмерные горизонтали. Далее мы вручную добавим границы участка, преобразуем данные в таблицу, а затем будем их редактировать. Мы добавим к основной территории застройки подобласти и определим местоположение парковок, изолированных площадок и пешеходных дорожек. Результатом вертикальной планировки станет создание немного возвышенной и ровной поверхности. Основание здания будет добавлено в генплан. В заключительных упражнениях мы добавим места для парковок, элементы озеленения и создадим парковочную ведомость.

Все упражнения следует выполнять по порядку.

Создание топо-поверхности Добавление границ участка Редактирование видимости горизонталей и параметров площадки Создание участков топо-поверхности Вертикальная планировка топо-поверхности Добавление основания здания Добавление компонентов к площадке Маркирование компонентов площадки и парковочных мест Создание спецификации парковочных мест

Компоновка лестничных ограждений

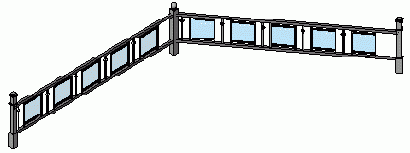

В этом упражнении мы создадим перила и добавим к ним отдельные компоненты. Предварительно мы загрузим компоненты перил из библиотеки, указанной в шаблоне рисунка.

Компоновка перил в этом упражнении основана на использовании этих компонентов.

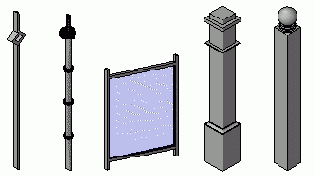

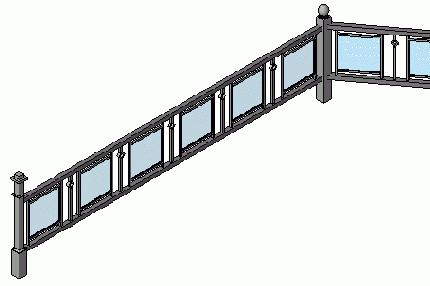

Компоновка стоек

Компоновка стоек

В диалоговом окне "Редактирование размещения ограждения", в группе "Стойки" в строке 1 выберите "M_Post- Newel : 150mm" для параметра "Семейство балясин", а для параметра "Промежуток" введите 0 мм. В строке 2 для параметра "Семейство балясин" выберите "M_Post - Square w Ball : 60mm" и для параметра "Смещение сверху" введите 50 мм. В строке 3 для параметра "Семейство балясин" выберите M_Post- Newel : 150mm и для параметра "Промежуток" введите 0 мм. Трижды нажмите "ОК". В инструментальной палитре нажмите "Принять эскиз". На панели инструментов "Средства" нажмите кнопку

Из меню "Вид" выберите "Раскрашивание с показом ребер".

Для сохранения выполненных изменений из меню "Файл" выберите "Сохранить как" и сохраните файл упражнения под именем Training_Railing.rvt.

ВАЖНО Выполнение этого учебного пособия необходимо для выполнения ряда упражнений главы "Лестницы".

Перейдите к следующему упражнению, Изменение параметров лестничного ограждения.

Компоновка заполнения ограждения

Компоновка заполнения ограждения

В диалоговом окне "Редактирование размещения ограждения", в группе "Заполнение ограждения" щелкните на строке 2 и нажмите кнопку "Копировать".

Создается новая строка.

В строке 2 выполните следующее: Для параметра "Семейство балясин" выберите "M_Baluster - Custom 3 : 25mm". Для параметра "База" выберите "Bottom". Введите 380 мм для параметра "Расст. от предыдущей". В строке 3 выполните следующее: Для параметра "Имя" введите Glass Panel. Для параметра "Семейство балясин" выберите "M_Baluster Panel 1: 600mm - Glass". Для параметра "База" выберите "Bottom". Введите 380 мм для параметра "Расст. от предыдущей". В строке 4 введите 230 мм для параметра "Расст. от предыдущей". Из выпадающего списка "Выравнивание" выберите "Начало".

Копирование группы в браузере проекта

Копирование группы в Браузере проекта

В Браузере проекта щелкните правой кнопкой мыши на элементе "Typical guest room" и выберите "Копировать" из контекстного меню.

В Браузере проекта появляется новый элемент с именем "Typical guest room 2".

Щелкните правой кнопкой мыши на элементе "Typical guest room 2" и выберите "Переименовать" из контекстного меню. Переименуйте элемент в Corner guest room и нажмите ENTER.

Копирование и фильтрация спецификаций

Копирование и фильтрация спецификаций

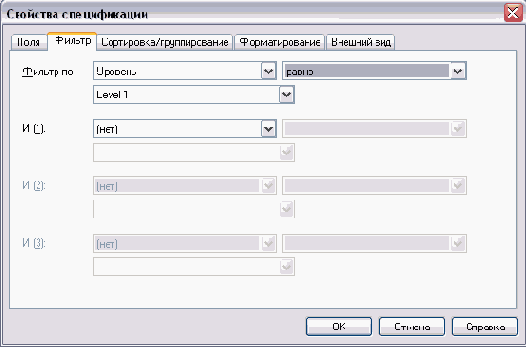

В Браузере проекта разверните категорию "Ведомости/Спецификации", щелкните правой кнопкой мыши на элементе "Спецификация дверей" и из контекстного меню выберите "Копировать". Повторите операцию еще раз для создания второй копии спецификации дверей. В Браузере проекта разверните категорию "Ведомости/Спецификации", щелкните правой кнопкой мыши на элементе "Спецификация дверей" и из контекстного меню выберите "Переименовать". В диалоговом окне "Переименование вида" введите Door Schedule-Level 1 и нажмите "ОК". Повторите процесс для копий спецификации и назовите их "Door Schedule-Level 2" и "Door Schedule-Level 3" соответственно.

Теперь мы имеем спецификации дверей для каждого уровня. Однако, пока что в каждой спецификации перечислены все двери на каждом уровне.

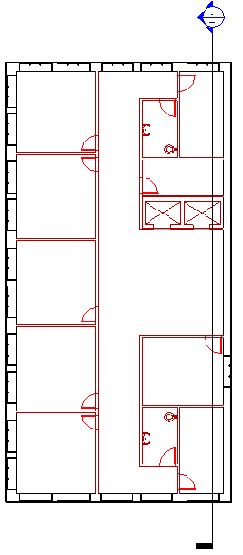

В Браузере проекта разверните категорию "Ведомости/Спецификации", щелкните правой кнопкой мыши на элементе "Door Schedule-Level 1" и из контекстного меню выберите "Свойства". В диалоговом окне "Свойства элемента" в группе "Прочее" для параметра "Фильтр" нажмите кнопку "Изменить". В диалоговом окне "Свойства спецификации" из выпадающего списка "Фильтр по" выберите "Уровень", затем из выпадающего списка справа выберите "равно" и из выпадающего списка ниже выберите "Level 1", после чего нажмите "OK".

В диалоговом окне "Свойства элемента" нажмите "ОК". Повторите операцию для оставшихся спецификаций, выполняя фильтрацию по соответствующему уровню. В Браузере проекта в категории "Ведомости/Спецификации" дважды щелкните на каждой спецификации.

Обратите внимание, что теперь двери фильтруются по уровням.

Из меню "Файл" выберите "Сохранить". Перейдем к следующему упражнению, Тонирование модели здания.

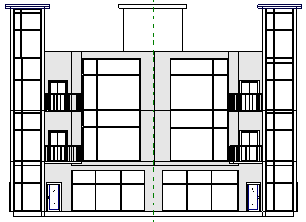

Копирование и переименование фасада

В Браузере проекта разверните категорию "Виды", затем "Фасады", щелкните правой кнопкой мыши на элементе "South" и из контекстного меню выберите "Копировать".

Копия фасада "South" становится активным видом.

В Браузере проекта щелкните правой кнопкой мыши на элементе "Копия South" и из контекстного меню выберите "Переименовать". В диалоговом окне "Переименование вида" введите Presentation South Elevation и нажмите "ОК".

Копирование компонентов на уровень "level 3"

Копирование компонентов на уровень "Level 3"

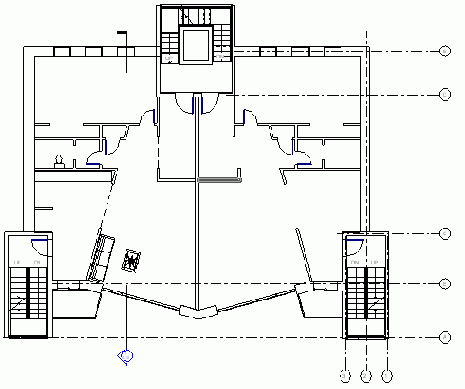

В Браузере проекта разверните категорию "Виды", затем "Планы этажей" и дважды щелкните на элементе "Level 2. Щелкните правой кнопкой мыши и из контекстного меню выберите "Вписать". На вкладке "Основные" инструментальной палитры нажмите "Редактирование". Очертите секущей рамкой область между правым верхним и левым нижним углом. Убедитесь, что в выделение не включены наружные стены.

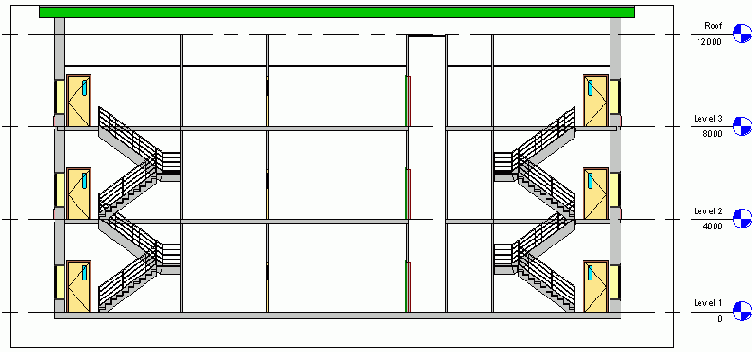

Копирование лестниц из левого колодца в правый

Копирование лестниц из левого колодца в правый

Выберите лестницу, созданную на предыдущих шагах.

При этом не выбирайте ограждения.

Из меню "Правка" выберите "Симметрия". На панели параметров нажмите кнопку

Нажмите сочетание клавиш SM.

Таким образом, будет осуществляться привязка курсора только к серединам линий.

Разместите курсор на середине перекрытия уровня "Level 1". Когда появится значок в форме треугольника и соответствующая всплывающая подсказка, щелкните для указания начальной точки оси симметрии.

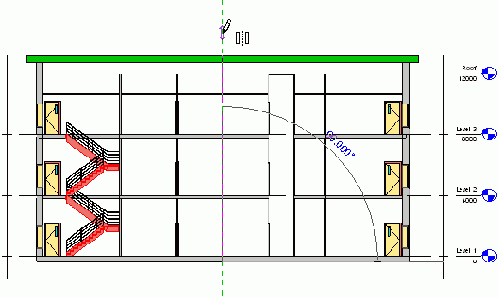

Переместите курсор строго вертикально вверх и щелкните для указания конечной точки оси симметрии.

В инструментальной палитре нажмите "Редактирование".

На панели инструментов "Вид" нажмите кнопку

Из меню "Файл" выберите "Сохранить".

Копирование несущих элементов

На панели инструментов "Вид" нажмите кнопку

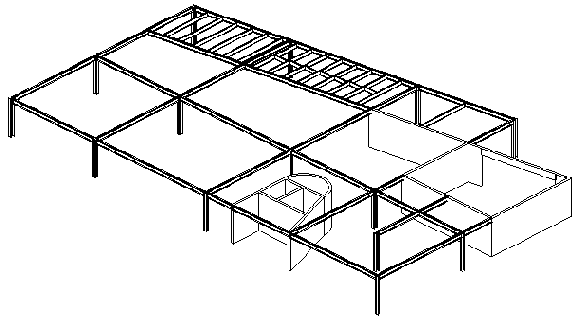

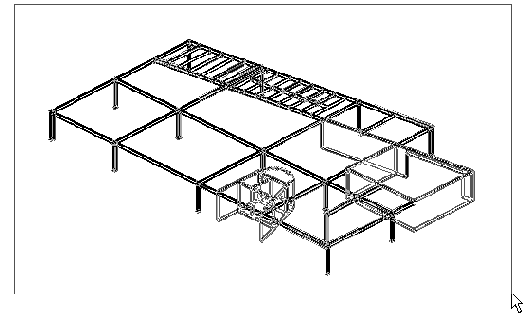

Очертите рамкой всю конструкцию. Убедитесь, что выбрана вся модель здания.

Из меню "Правка" выберите "Копировать в буфер".

Несмотря на то, что выбирать и копировать компоненты можно на любом виде, для работы со всей моделью здания более предпочтителен 3М вид.

Копирование плана этажа

В Браузере проекта разверните категорию "Виды", затем "Планы этажей", щелкните правой кнопкой мыши на элементе "2nd Flr. Cnst" и из контекстного меню выберите "Копировать".

Создается копия плана этажа, которая становится активной.

В Браузере проекта в категории "Планы этажей" щелкните правой кнопкой мыши на элементе "Копия 2nd Flr. Cnst" и из контекстного меню выберите "Переименовать". В диалоговом окне "Переименование вида" введите Presentation Second Floor Plan и нажмите "ОК".

Копирование плана первого этажа "level 1" для создания вида "level 1 - обстановка"

Копирование плана первого этажа "Level 1" для создания вида "Level 1 - Обстановка"

В Браузере проекта разверните группу "Виды", а затем "Планы этажей". В категории "Планы этажей" щелкните правой кнопкой мыши на элементе "Level 1" и выберите "Копировать" из контекстного меню.

В Браузере проекта появляется копия плана первого этажа "Level 1".

Щелкните правой кнопкой мыши на элементе "Копия Level 1" и выберите "Переименовать" из контекстного меню. В диалоговом окне "Переименование вида" введите Level 1 - Обстановка и нажмите "ОК". В Браузере проекта дважды щелкните на виде "Level 1", чтобы заново показать план этажа.

Копирование проемов на уровень "level 3"

Копирование проемов на уровень "Level 3"

В Браузере проекта разверните категорию "Разрезы" и дважды щелкните на элементе "Section 0". Очертите рамкой выбора перекрытие уровня "Level 2", чтобы выделить три созданных ранее проема.

На панели параметров нажмите кнопку

В диалоговом окне "Фильтр" снимите все флажки кроме "Перекрытия (вырезание проемов в перекрытии)" и нажмите "OK". Убедитесь, что перекрытие не выбрано. Из меню "Правка" выберите "Копировать в буфер". Из меню "Правка" выберите "Вставить с выравниванием"

Выберите уровень "Level 3" и нажмите "ОК". На панели инструментов "Вид" нажмите кнопку

Проемы идут сквозь уровни "Level 2" и "Level 3". Теперь нам осталось лишь скопировать с уровня "Level 2" на уровень "Level 3" внутренние стены, двери и компоненты.

Копирование типа компонента

Копирование типа компонента

На панели инструментов "Средства" нажмите кнопку

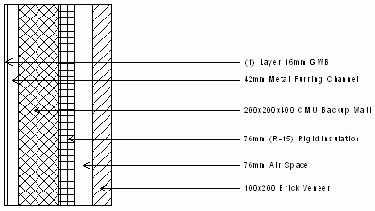

На виде "Перечень типоразмеров стен" выберите тип стен 1.

Обратите внимание, что пипетка становится наполненной. Это означает, что свойства этого типа стен сохранены.

На плане этажа введите zz для зумирования рамкой. Очертите прямоугольник вокруг левого верхнего угла плана этажа, чтобы показать стены крупнее. Щелкните на стене в верхней части вида. На панели управления видом выберите "Средний" для параметра "Уровень детализации".

После изменения уровня детализации становится видна штриховка всех материалов стены.

Теперь тип стены на плане этажа совпадает с типом стен 1 на перечне типоразмеров стен.

Из меню "Файл" выберите "Закрыть". Нажмите "Да" для сохранения файла. Перейдем к следующему занятию, Отслеживание изменений.

Копирование уровня "level 1" на верхние уровни

Копирование уровня "Level 1" на верхние уровни

На этом занятии мы создадим новые уровни. Затем мы скопируем весь каркас, сконструированный к настоящему моменту, и, применив команду вставки с выравниванием, создадим каркас на верхних уровнях. Данный прием экономит значительное количество времени и обеспечивает согласованность всех уровней.

Задание новых уровней Дублирование существующей конструкции

Крыши

В данном учебном пособии мы рассмотрим создание различных типов крыш в Autodesk Revit Building. Также мы рассмотрим размещение бордюрных реек, водосточных желобов и софитов.

Создание крыш Создание бордюрных реек, водосточных желобов и софитов

Лестницы

В данном учебном пособии мы рассмотрим создание и изменение лестниц различных типов: одномаршевых, двухмаршевых и винтовых. Также мы рассмотрим создание лестниц специальных конструкций, добавление лестничных ограждений на площадки. В конце занятий мы выполним расчет лестницы.

Создание лестниц

Маркирование границ участка

Маркирование границ участка

Из меню "Параметры" выберите "Пояснительные элементы"

В диалоговом окне "Марки" найдите категорию "Сегменты границы участка" и убедитесь, что для данной категории нет загруженных марок.

Нажмите кнопку "Загрузить". В левой части диалогового окна щелкните на значке "Training Files" и перейдите в папку Metric\Metric Families and Templates\Families\Annotations. Выберите файл M_Property Line Tag и нажмите "Открыть". Убедитесь, что марка загружена для категории "Сегменты границы участка", и нажмите "ОК".

Перед маркированием сегментов границы участка необходимо отключить видимость импортированных обозначений. Ведь, несмотря на то что мы преобразовали DWG-файл в высотные отметки и горизонтали, он остался видимым.

Из меню "Вид" выберите "Видимость/Графика". В диалоговом окне "Переопределения видимости/графики" перейдите на вкладку "Категории DWG/DXF/DGN". Снимите флажок возле "c_Import_site.dwg" и нажмите "ОК". На вкладке "Построения" инструментальной палитры нажмите "Марка".

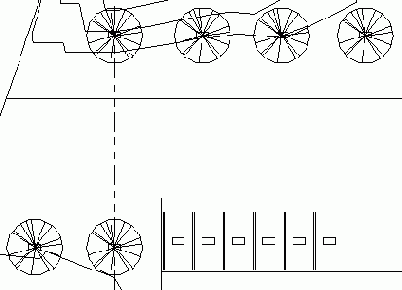

Маркирование компонентов площадки и парковочных мест

В этом упражнении мы промаркируем парковочные места и элементы озеленения, добавленные нами ранее.

Набор данных:

Продолжим работу с файлом Site tutorial-in progress.rvt, сохраненным в предыдущем упражнении.

Маркировка двери на виде в плане

Маркировка двери на виде в плане

В Браузере проекта в категории "Планы этажей" дважды щелкните на элементе "Level 1".

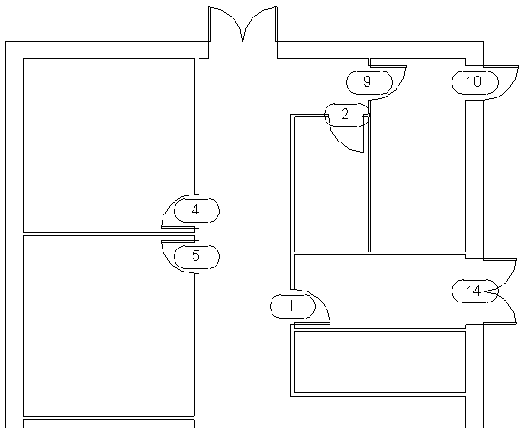

Обратите внимание, что двустворчатые двери на северной стене отображаются без марки.

Компоненты маркируются на том виде, на котором они размещаются.

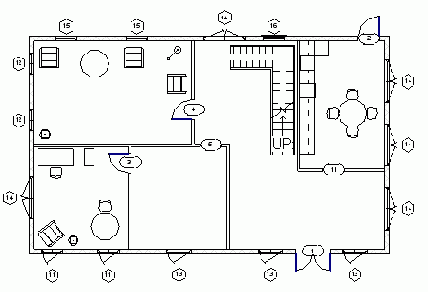

Маркировка окон на плане этажа

Маркировка окон на плане этажа

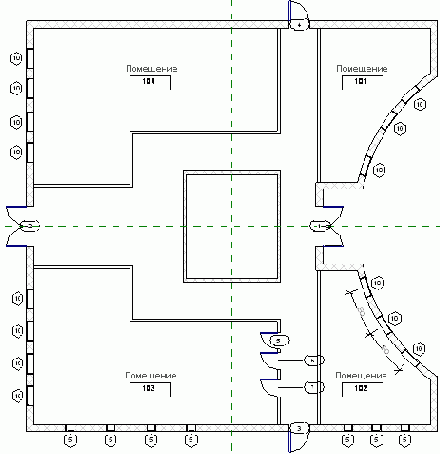

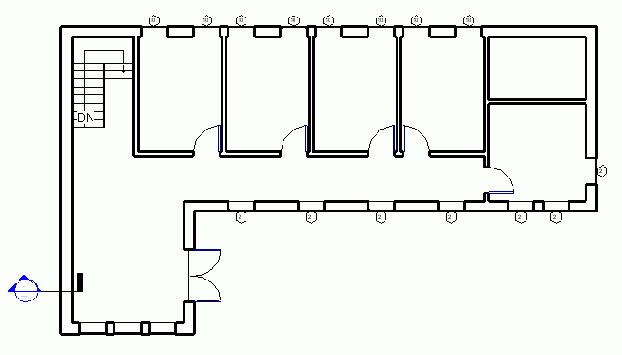

На вкладке "Построения" инструментальной палитры нажмите "Марки для всех элементов". В диалоговом окне "Нанесение марок на все элементы" выберите категорию "Марки окон". В группе "Выноска" снимите флажок "Создать" и нажмите "ОК".

Ко все не маркированным окнам добавляются марки.

Если вы хотите сохранить произведенные изменения, из меню "Файл" выберите "Сохранить как" и сохраните файл упражнения под другим именем, либо закройте файл упражнения, не сохраняя изменения.
