Принципиальная схема автоматизации системы вентиляции

с утилизацией тепла вытяжного воздуха

1 Исходные данные для проектирования

1.1. Характеристика системы вентиляции

Приточная вентиляционная установка с воздухонагревателем и теплоутилизатором с нейтральной зоной между работой воздухонагревателя и заслонок на теплоутилизаторе.

1.2 Обоснование разработки  автоматизации системы вентиляции

Проект автоматизации разработан в соответствии с требованиями [1] и [3].

Согласно п. 9.6 [3] уровень автоматизации и контроля систем выбран в зависимости от технологических требований и экономической целесообразности.

Для местного контроля параметров теплоносителя и воздуха согласно п. 9.7 [3] предусмотрены:

-            термометры (4) и манометры (3) для измерения  температуры и давления теплоносителя в подающем и обратном трубопроводах;

-            термометры (2) для измерения температуры наружного, приточного и температуры воздуха в контрольном помещении.

Приборы дистанционного контроля  предусмотрены для измерения основных параметров работы системы: температуры (5) и давления теплоносителя (6) и температуры внутреннего воздуха (7).

    Предусмотрено  автоматическое блокирование  согласно п.9.13 [3]:

-            для  включения резервного циркуляционного насоса при выходе из строя основного.

Согласно п. 9.9 [3] предусмотрена рабочая и аварийная сигнализация о работе циркуляционных насосов.

 Предусмотрено автоматическое PI-регулирование температуры теплоносителя и Р-регулирование температуры воздуха в помещении, а также не превышение температуры обратного теплоносителя относительно графика качественного регулирования.    Автоматическое  регулирование параметров осуществлено с помощью регулятора ECL-300 (поз. 1.5)  с картой С-14.



1.3  Описание условий эксплуатации приборов и средств автоматики

Приборы и средства автоматики  размещены во взрывобезопасных по-мещениях, температура и влажность в них соответствуют нормируемым значениям (tв = 5-25оС, ?в до 75%).   Регулятор температуры установлен на щите в тепловом пункте, дистанционный контроль и сигнализация выведены в диспетчерскую.  Применяемые системы автоматики электрические.

2.  Описание функциональной схемы автоматизации.

          Описание  функциональной схемы содержит описание локальных контуров подсистем автоматизации со ссылкой на позиции приборов и средств автоматики  в спецификации.

Автоматическое регулирование системы вентиляции осуществляется регулятором температуры ECL comfort 300 (1.5). ECL comfort 300- электронный регулятор температуры, который настраивается для работы в системах вентиляции с помощью карты С-14.  Карта С-14 позволяет выполнять следующие функции:

-            регулирование температуры приточного и внутреннего воздуха;

-            включение и выключение установки в заданное время;

-            изменение режимов регулирования по времени с помощью  встроенного таймера;

-            осуществление прогрева воздухонагревателя в период пуска;

-            изменение режима регулирования при переходе температуры наружного воздуха через определенный рубеж;

-            защита воздухонагревателя от замерзания по температуре обратного теплоносителя у нагревателя.

В комплект регулятора входят  датчики: температуры наружного воздуха; температуры внутреннего воздуха, температуры приточного воздуха; температуры обратного теплоносителя в контуре регулирования и датчик температуры обратного теплоносителя в контуре защиты калорифера от замерзания. Датчики являются первичными приборами автоматики, получающие информацию о текущем значении температур и формирующие сигнал на вторичный прибор - регулятор ECL-300.

PI-регулирование температуры приточного воздуха (1.1) и Р-регулирование температуры внутреннего воздуха (1.0) с нейтральной зоной между работой воздухонагревателя и теплоутилизатора осуществляется регулятором температуры (1.4) следующим образом:



-            при tн< tпер.реж  температура поддерживается на постоянном уровне  путем изменения подачи теплоносителя в воздухонагреватель с помощью клапана (1.6) с электроприводом (1.7);

-            при tн³ tпер.реж  температура поддерживается на постоянном уровне  путем изменения положения заслонок с электроприводами (1.8) на теплоутилизаторе.

Режим регулирования изменяется при температуре наружного воздуха равной температуре  переключения режимов tпер.реж. .  ECL-300 переключается с одного варианта применения на другой автоматически за счет считывания информации с чипа, который находится на карте С-14.

           В системе предусмотрена защита калориферов от замерзания. Когда температура воды в обратном трубопроводе снижается ниже 20°С, сигнал от датчика (1.4) поступает на температурное реле (1.5). При данной температуре обратного теплоносителя происходит остановка вентилятора, закрывается сблокированный с ним  клапан наружного воздуха и полностью открывается двухходовой клапан (1.6.) для максимального увеличения расхода теплоносителя. Таким образом, движение холодного воздуха прекращается, а циркуляция теплоносителя через калорифер продолжается. Вследствие отсутствия теплосъема, температура охлажденного теплоносителя начинает повышаться. При достижении температуры теплоносителя  50°С (заводская настройка регулятора) вентилятор включается, клапан наружного воздуха открывается, и работа воздухонагревателя возобновляется.

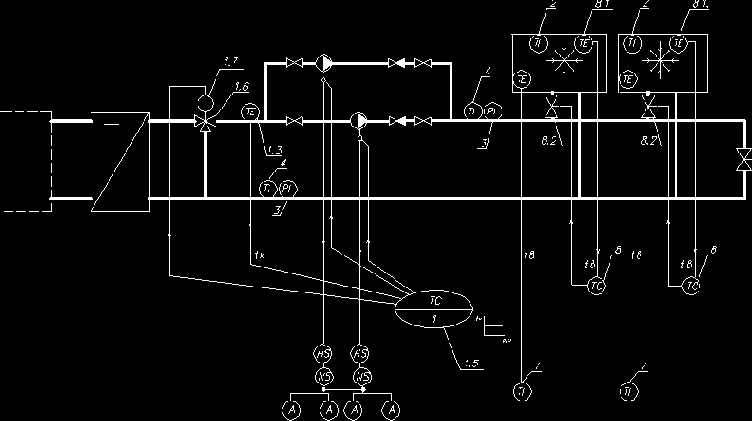

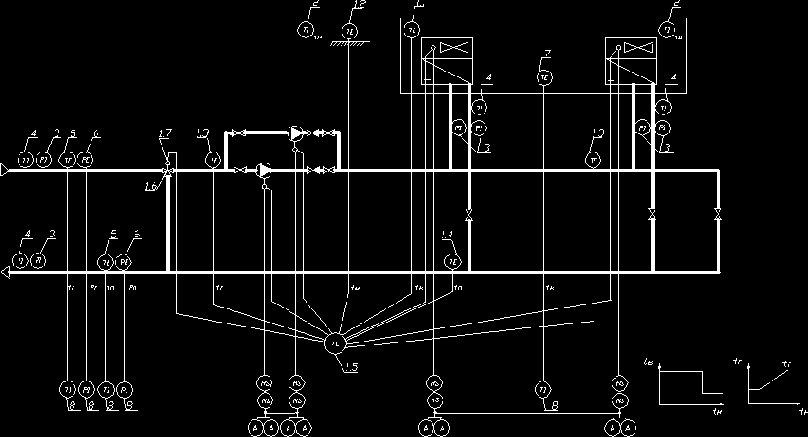

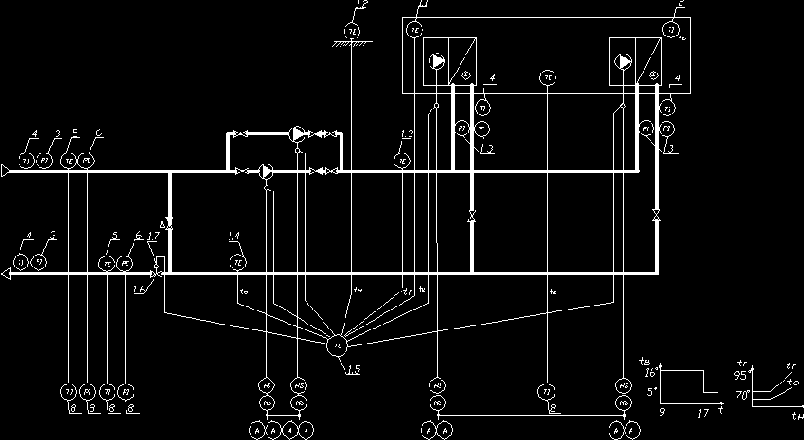

 Функциональная схема автоматизации представлена на рисунке 5.2.

3.     Приборы и средства автоматики

3.1.   Спецификация на приборы и средства автоматики с указанием

их стоимости

С регулированием температуры приточного воздуха.

1 Исходные данные для проектирования

1.1. Краткая  характеристика системы

Приточная вентиляционная установка с регулированием температуры приточного воздуха путем управления подачей теплоносителя в воздухонагреватель.

1.2 Обоснование разработки  автоматизации системы вентиляции

Проект автоматизации разработан в соответствии с требованиями [1] и [3].

Согласно п. 9.6 [3] уровень автоматизации и контроля систем выбран в зависимости от технологических требований и экономической целесообразности.

Для местного контроля параметров теплоносителя и воздуха согласно п. 9.7 [3] предусмотрены:

-            термометры (4) и манометры (3) для измерения  температуры и давления теплоносителя в подающем и обратном трубопроводах;

-            термометры (2) для измерения температуры наружного, приточного   воздуха и температуры воздуха в контрольном помещении.

Приборы дистанционного контроля  предусмотрены для измерения основных параметров работы системы: температуры (5) и давления теплоносителя (6) и температуры приточного воздуха (7 ).

Предусмотрено  автоматическое блокирование  согласно п.9.13 [3]:

-            для открывания и закрывания клапанов наружного воздуха при включении и отключении вентилятора,

-            для  включения резервного циркуляционного насоса при выходе из строя основного.

Согласно п. 9.9 [3] предусмотрена рабочая и аварийная сигнализация о работе вентилятора и циркуляционных насосов.

 Согласно п. 9.18 [3] предусмотрена автоматическая защита от замерзания воды в воздухонагревателях, т.к. температура наружного воздуха для рассмат-риваемого района в холодный период ниже минус 5°С.

Предусмотрено автоматическое регулирование температуры приточного воздуха на требуемом уровне согласно требованиям п. 9.11. [3], а также не превышение температуры обратного теплоносителя относительно графика качественного регулирования.     Автоматическая защита от замерзания воды в воздухонагревателях и регулирование параметров осуществлено с помощью регулятора ECL-300 (поз. 1.5)  с картой С-14.



1.3  Описание условий эксплуатации приборов и средств автоматики

Приборы и средства автоматики  размещены во взрывобезопасных по-мещениях, температура и влажность в них соответствуют нормируемым значениям (tв = 5-25оС, ?в до 75%).  Регулятор температуры установлен на щите в тепловом пункте, дистанционный контроль и сигнализация выведены в диспетчерскую.  Применяемые системы автоматики электрические.

2.  Описание функциональной схемы автоматизации.

          Описание  функциональной схемы содержит описание локальных контуров подсистем автоматизации со ссылкой на позиции приборов и средств автоматики  в спецификации.

Автоматическое регулирование системы вентиляции осуществляется регулятором температуры ECL comfort 300 (1.5). ECL comfort 300- электронный регулятор температуры, который настраивается для работы в системах вентиляции с помощью карты С-14.  Карта С-14 позволяет выполнять следующие функции:

-            регулирование температуры приточного воздуха;

-            включение и выключение установки в заданное время;

-            осуществление прогрева воздухонагревателя в период пуска;

-            защита воздухонагревателя от замерзания по температуре обратного теплоносителя у нагревателя.

В комплект регулятора входят  датчики: температуры наружного воздуха; температуры приточного воздуха, температуры обратного теплоносителя в контуре регулирования и датчик температуры обратного теплоносителя в контуре защиты калорифера от замерзания. Датчики являются первичными приборами автоматики, получающие информацию о текущем значении температур и формирующие сигнал на вторичный прибор - регулятор ECL-300.

PI-регулирование температуры приточного воздуха (1.1) на заданном   уровне осуществляется регулятором температуры (1.5) путем изменения подачи теплоносителя в воздухонагреватель с помощью клапана (1.6) с электроприводом (1.7).



           В системе предусмотрена защита калориферов от замерзания. Когда температура воды в обратном трубопроводе снижается ниже 20°С, сигнал от датчика (1.4) поступает на температурное реле (1.5). При данной температуре обратного теплоносителя происходит остановка вентилятора, закрывается сблокированный с ним  клапан наружного воздуха и полностью открывается двухходовой клапан (1.6.) для максимального увеличения расхода теплоносителя. Таким образом, движение холодного воздуха прекращается, а циркуляция теплоносителя через калорифер продолжается. Вследствие отсутствия теплосъема, температура охлажденного теплоносителя начинает повышаться. При достижении температуры теплоносителя  50°С (заводская настройка регулятора) вентилятор включается, клапан наружного воздуха открывается, и работа воздухонагревателя возобновляется.

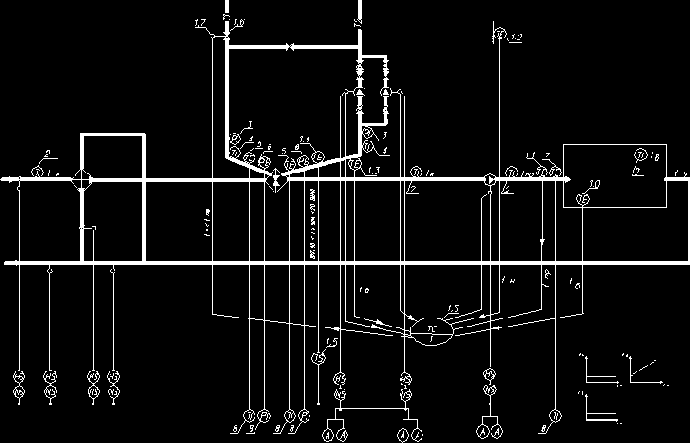

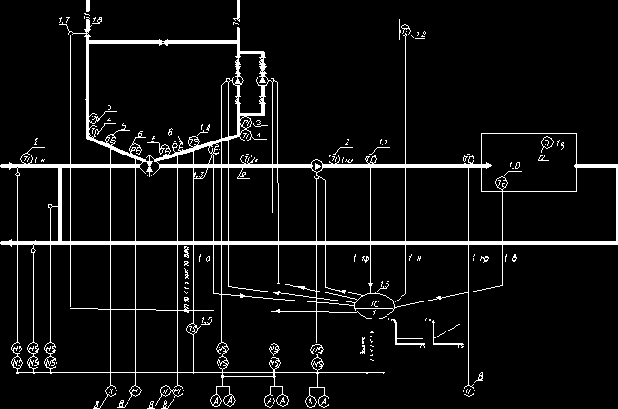

 Функциональная схема автоматизации представлена на рисунке 1.2.

3.      Приборы и средства автоматики

3.1.   Спецификация на приборы и средства автоматики с указанием

их стоимости

Спецификация на приборы и средства

Таблица 2.1 - Спецификация на приборы и средства автоматики

№		Наименование прибора		Цена, EURO без НДС		Кол-во на оъекте		Стоимость по объекту, EURO без НДС		Фирма-изготовитель (продавец)
1.		Регулятор температуры на систему вентиляции ECL Comfort-300 в комплекте:								Данфосс
		1.0. Датчик температуры воздуха в помещении (S2) типа ESM-10		42
		1.1. Датчик температуры приточного воздуха (S3) погружной для систем вентиляции типа  ESMU		75
		1.2. Датчик температуры наружного воздуха (S1) типа ESM-10		42
		1.3. Датчик температуры обратной воды в схеме обвязки калориферов (S4) типа ESMU		69
		1.4. Датчик защиты от замерзания (S6) поверхностный типа ESM		42
		1.5. Регулятор ECL 300 с                              картой С-14		343 36
		1.6. Регулирующий клапан 2-х ходовой  VB-2 фланцевый. Тmax=1200C, Ру=16 бар. Ду=15 мм, Кvs=2,5 м3/ч.		225
		1.7. Электропривод AMV-13 с возвратной пружиной для клапана VB-2, диаметр управляемого клапана  15-25 мм.		351
ИТОГО:		1225		1		1225
2		Термометр для измерения температуры воздуха биметалличекий –50…+50,  ТБ-1		20,7		4		82,8		АРК Энергосервис
3.		Манометр для измерения давления теплоносителя класс точности 1,6; 1/2²; 100 мм, 16 бар		13,98		2		27,96		WIKA, Германия; (Термия)
4.		Термометр для измерения температуры теплоносителя спиртовой в оправе, ТВ 1100		22		2		44		Tecofi; Франция (Термия)
5.		Подобрнная пара термопреобразователей типа ТПТ-Н 500 П  для дистанционного измерения температуры теплоносител		32,1		1		32,1		Теплоком
6.		Датчик давления ПДИ-1 для дистанционного измерения давления теплоносителя		66		2		132		Теплоком
7.		Датчик температуры для дистанционного измерения температуры воздуха типа ТПТ		14,3		1		14,3		Теплоком
8.		Микропроцессорный показывающий и регистрирующий прибор ТЕХНОГРАФ-100  с шестью каналами измерения  от датчиков температуры и давления с цифровой  индикацией на табло		1 274		1		1 274		Теплоприбор



Таблица 3.1 - Спецификация на приборы и средства автоматики

№		Наименование прибора		Цена, EURO без НДС		Кол-во на оъекте		Стоимость по объекту, EURO без НДС		Фирма-изготовитель
1.		Регулятор температуры на систему вентиляции ECL Comfort-300 в комплекте:								Данфосс
		1.0. Датчик температуры воздуха в помещении (S2) типа ESM-10		42
		1.1. Датчик температуры приточного воздуха (S3) погружной для систем вентиляции типа  ESMU		75
		1.2. Датчик температуры наружного воздуха (S1) типа ESM-10		42
		1.3. Датчик температуры обратной воды в схеме обвязки калориферов (S4) типа ESMU		69
		1.4. Датчик защиты от замерзания (S6) поверхностный типа ESM		42
		1.5. Регулятор ECL 300 с                              картой С-14		343 36
		1.6. Регулирующий клапан 2-х ходовой  VB-2 фланцевый. Тmax=1200C, Ру=16 бар. Ду=15 мм, Кvs=2,5 м3/ч.		225
		1.7. Электропривод AMV-13 с возвратной пружиной для клапана VB-2, диаметр управляемого клапана  15-25 мм.		351
ИТОГО:		1225		1		1225
2		Термометр для измерения температуры воздуха биметалличекий –50…+50,  ТБ-1		20,7		4		82,8		АРК Энергосервис
3.		Манометр для измерения давления теплоносителя класс точности 1,6; 1/2²; 100 мм, 16 бар		13,98		2		27,96		WIKA, Германия; (Термия)
4.		Термометр для измерения температуры теплоносителя спиртовой в оправе, ТВ 1100		22		2		44		Tecofi; Франция (Термия)
5.		Подобрнная пара термопреобразователей типа ТПТ-Н 500 П  для дистанционного измерения температуры теплоносител		32,1		1		32,1		Теплоком
6.		Датчик давления ПДИ-1 для дистанционного измерения давления теплоносителя		66		2		132		Теплоком
7.		Датчик температуры для дистанционного измерения температуры воздуха типа ТПТ		14,3		1		14,3		Теплоком
8.		Микропроцессорный показывающий и регистрирующий прибор ТЕХНОГРАФ-100  с шестью каналами измерения  от датчиков температуры и давления с цифровой  индикацией на табло				1		1 274		Теплоприбор

Таблица 4.1 - Спецификация на приборы и средства автоматики

№		Наименование прибора		Цена, EURO без НДС		Кол-во на оъекте		Стоимость по объекту, EURO без НДС		Фирма-изготовитель
1.		Регулятор температуры на систему вентиляции ECL Comfort-300 в комплекте:								Данфосс
		1.0. Датчик температуры воздуха в помещении (S2) типа ESM-10		42
		1.1. Датчик температуры приточного воздуха (S3) погружной для систем вентиляции типа  ESMU		75
		1.2. Датчик температуры наружного воздуха (S1) типа ESM-10		42
		1.3. Датчик температуры обратной воды в схеме обвязки калориферов (S4) типа ESMU		69
		1.4. Датчик защиты от замерзания (S6) поверхностный типа ESM		42
		1.5. Регулятор ECL 300 с                              картой С-14		343 36
		1.6. Регулирующий клапан 2-х ходовой  VB-2 фланцевый. Тmax=1200C, Ру=16 бар. Ду=15 мм, Кvs=2,5 м3/ч.		225
		1.7. Электропривод AMV-13 с возвратной пружиной для клапана VB-2, диаметр управляемого клапана  15-25 мм.		351
		1.8. Регулирующий клапан 2-х ходовой  VB-2 фланцевый. Тmax=1200C, Ру=16 бар. Ду=15 мм, Кvs=2,5 м3/ч.		225
		1.9.  Электропривод AMV-13 с возвратной пружиной для клапана VB-2, диаметр управляемого клапана  15-25 мм.		351
ИТОГО:		1801		1		1801
2		Термометр для измерения температуры воздуха биметалличекий –50…+50,  ТБ-1		20,7		5		103,5		АРК Энергосервис
3.		Манометр для измерения давления теплоносителя класс точности 1,6; 1/2²; 100 мм, 16 бар		13,98		4		55,92		WIKA, Германия; (Термия)
4.		Термометр для измерения температуры теплоносителя спиртовой в оправе, ТВ 1100		22		4		88		Tecofi; Франция (Термия)
5.		Подобрнная пара термопреобразователей типа ТПТ-Н 500 П  для дистанционного измерения температуры теплоносител		32,1		2		64.2		Теплоком
6.		Датчик давления ПДИ-1 для дистанционного измерения давления теплоносителя		66		4		264		Теплоком
7.		Датчик температуры для дистанционного измерения температуры воздуха типа ТПТ		14,3		1		14,3		Теплоком
8.		Микропроцессорный показывающий и регистрирующий прибор ТЕХНОГРАФ-160  с двенадцатью каналами измерения  от датчиков температуры и давления с цифровой  индикацией на табло		1394		1		1394		Теплоприбор

Таблица 5.1 - Спецификация на приборы и средства автоматики

№		Наименование прибора		Цена, EURO без НДС		Кол-во на оъекте		Стоимость по объекту, EURO без НДС		Фирма-изготовитель
1.		Регулятор температуры на систему вентиляции ECL Comfort-300 в комплекте:								Данфосс
		1.0. Датчик температуры воздуха в помещении (S2) типа ESM-10		42
		1.1. Датчик температуры приточного воздуха (S3) погружной для систем вентиляции типа  ESMU		75
		1.2. Датчик температуры наружного воздуха (S1) типа ESM-10		42
		1.3. Датчик температуры обратной воды в схеме обвязки калориферов (S4) типа ESMU		69
		1.4. Датчик защиты от замерзания (S6) поверхностный типа ESM		42
		1.5. Регулятор ECL 300 с                              картой С-14		343 36
		1.6. Регулирующий клапан 2-х ходовой  VB-2 фланцевый. Тmax=1200C, Ру=16 бар. Ду=15 мм, Кvs=2,5 м3/ч.		225
		1.7. Электропривод AMV-13 с возвратной пружиной для клапана VB-2, диаметр управляемого клапана  15-25 мм.		351
ИТОГО:		1225		1		1225
2		Термометр для измерения температуры воздуха биметалличекий             -50…+50,  ТБ-1		20,7		4		82,8		АРК Энергосервис
3.		Манометр для измерения давления теплоносителя класс точности 1,6; 1/2²; 100 мм, 16 бар		13,98		2		27,96		WIKA, Германия; (Термия)
4.		Термометр для измерения температуры теплоносителя спиртовой в оправе, ТВ 1100		22		2		44		Tecofi; Франция (Термия)
5.		Подобрнная пара термопреобразователей типа ТПТ-Н 500 П  для дистанционного измерения температуры теплоносител		32,1		1		32,1		Теплоком
6.		Датчик давления ПДИ-1 для дистанционного измерения давления теплоносителя		66		2		132		Теплоком
7.		Датчик температуры для дистанционного измерения температуры воздуха типа ТПТ		14,3		1		14,3		Теплоком
8.		Микропроцессорный показывающий и регистрирующий прибор ТЕХНОГРАФ-100  с шестью каналами измерения  от датчиков температуры и давления с цифровой  индикацией на табло		1 274		1		1 274		Теплоприбор



Таблица 6.1 - Спецификация на приборы и средства автоматики

№		Наименование прибора		Цена, EURO без НДС		Кол-во на оъекте		Стоимость по объекту, EURO без НДС		Фирма-изготовитель
1.		Регулятор температуры на систему вентиляции ECL Comfort-300 в комплекте:								Данфосс
		1.1. Датчик температуры воздуха в помещении (S2) типа ESM-10		42
		1.2. Датчик температуры наружного воздуха (S1) типа ESM-10		42
		1.3. Датчик температуры  теплоносителя (S3) типа ESM-11		42		2
		1.4. Датчик температуры обратной воды в схеме обвязки калориферов (S4) типа ESMU		69		2
		1.5. Регулятор ECL 300 с                              картой С-14		343 36
		1.6. Регулирующий клапан 2-х ходовой  VB-2 фланцевый. Тmax=1200C, Ру=16 бар. Ду=15 мм, Кvs=2,5 м3/ч.		225
		1.7. Электропривод AMV-13 с возвратной пружиной для клапана VB-2, диаметр управляемого клапана  15-25 мм.		351
ИТОГО:		1261		1		1261
2		Термометр для измерения температуры воздуха биметалличекий             -50…+50,  ТБ-1		20,7		1		20,7		АРК Энергосервис
3.		Манометр для измерения давления теплоносителя класс точности 1,6; 1/2²; 100 мм, 16 бар		13,98		6		83,88		WIKA, Германия; (Термия)
4.		Термометр для измерения температуры теплоносителя спиртовой в оправе, ТВ 1100		22		4		88		Tecofi; Франция (Термия)
5.		Подобрнная пара термопреобразователей типа ТПТ-Н 500 П  для дистанционного измерения температуры теплоносител		32,1		1		32,1		Теплоком
6.		Датчик давления ПДИ-1 для дистанционного измерения давления теплоносителя		66		2		132		Теплоком
7.		Датчик температуры для дистанционного измерения температуры воздуха типа ТПТ		14,3		1		14,3		Теплоком
8.		Микропроцессорный показывающий и регистрирующий прибор ТЕХНОГРАФ-100  с шестью каналами измерения  от датчиков температуры и давления с цифровой  индикацией на табло		1 274		1		1 274		Теплоприбор



Таблица 7.1 – Спецификация на приборы и средства автоматики

№		Наименование прибора		Цена, EURO без НДС		Кол-во на оъекте		Стоимость по объекту, EURO без НДС		Фирма-изготовитель
1.		Регулятор температуры на систему вентиляции ECL Comfort-300 в комплекте:								Данфосс
		1.1. Датчик температуры воздуха в помещении (S2) типа ESM-10		42
		1.2. Датчик температуры наружного воздуха (S1) типа ESM-10		42
		1.3. Датчик температуры  теплоносителя (S3) типа ESM-11		42		2
		1.4. Датчик температуры обратной воды в схеме обвязки калориферов (S4) типа ESMU		69		2
		1.5. Регулятор ECL 300 с                              картой С-14		343 36
		1.6. Регулирующий клапан 2-х ходовой  VB-2 фланцевый. Тmax=1200C, Ру=16 бар. Ду=15 мм, Кvs=2,5 м3/ч.		225
		1.7. Электропривод AMV-13 с возвратной пружиной для клапана VB-2, диаметр управляемого клапана  15-25 мм.		351
ИТОГО:		1150		1		1150
2		Термометр для измерения температуры воздуха биметалличекий             -50…+50,  ТБ-1		20,7		2		41.		АРК Энергосервис
3.		Манометр для измерения давления теплоносителя класс точности 1,6; ½²; 100 мм, 16 бар		13,98		6		83,88		WIKA, Германия; (Термия)
4.		Термометр для измерения температуры теплоносителя спиртовой в оправе, ТВ 1100		22		4		88		Tecofi; Франция (Термия)
5.		Подобрнная пара термопреобразователей типа ТПТ-Н 500 П  для дистанционного измерения температуры теплоносител		32,1		1		32,1		Теплоком
6.		Датчик давления ПДИ-1 для дистанционного измерения давления теплоносителя		66		2		132		Теплоком
7.		Датчик температуры для дистанционного измерения температуры воздуха типа ТПТ		14,3		1		34		Теплоком
8.		Микропроцессорный показывающий и регистрирующий прибор ТЕХНОГРАФ-100  с шестью каналами измерения  от датчиков температуры и давления с цифровой  индикацией на табло		1 274		1		1 274		Теплоприбор

Спецификация на приборы и средства автоматики с указанием

их стоимости в ценах на март 2002 года приведена в таблице 1.1.

    Таблица 1.1 - Спецификация на приборы и средства автоматики

№		Наименование прибора		Цена, EURO без НДС		Кол-во на оъекте		Стоимость по объекту, EURO без НДС		Фирма-изготовитель (продавец)
1.		Регулятор температуры на систему вентиляции ECL Comfort-300 в комплекте:								Данфосс
		1.1. Датчик температуры приточного воздуха (S3) погружной для систем вентиляции типа  ESMU		75
		1.2. Датчик температуры наружного воздуха (S1) типа ESM-10		42
		1.3. Датчик температуры обратной воды в схеме обвязки калориферов (S4) типа ESMU		69
		1.4. Датчик защиты от замерзания (S6) поверхностный типа ESM		42
		1.5. Регулятор ECL 300 с                              картой С-14		343 36
		1.6. Регулирующий клапан 2-х ходовой  VB-2 фланцевый. Тmax=1200C, Ру=16 бар. Ду=15 мм, Кvs=2,5 м3/ч.		225
		1.7. Электропривод AMV-13 с возвратной пружиной для клапана VB-2, диаметр управляемого клапана  15-25 мм.		351
ИТОГО:		1183		1		1183
2		Термометр для измерения температуры воздуха биметалличекий –50…+50,  ТБ-1		20,7		4		82,8		АРК Энергосервис
3.		Манометр для измерения давления теплоносителя класс точности 1,6;; 1/2²; 100 мм, 16 бар		13,98		2		27,96		WIKA, Германия; (Термия)
4.		Термометр для измерения температуры теплоносителя спиртовой в оправе, ТВ 1100		22		2		44		Tecofi; Франция (Термия)
5.		Подобрнная пара термопреобразователей типа ТПТ-Н 500 П  для дистанционного измерения температуры теплоносител		32,1		1		32,1		Теплоком
6.		Датчик давления ПДИ-1 для дистанционного измерения давления теплоносителя		66		2		132		Теплоком
7.		Датчик температуры для дистанционного измерения температуры воздуха типа ТПТ		14,3		1		14,3		Теплоком
8.		Микропроцессорный показывающий и регистрирующий прибор ТЕХНОГРАФ-100  с шестью каналами измерения  от датчиков температуры и давления с цифровой  индикацией на табло				1		1 274		Теплоприбор

В данном альбоме представлены восемь

         В данном альбоме представлены восемь проектов автоматизации различных видов приточных вентиляционных установок и отопительно-охлаждающих систем.
         Проекты автоматизации систем разработаны на основе оборудования, выпускаемого промышленностью  до 2003 года.
Проекты оформлены в соответствии с требованиями нормативной и технической литературы.
Пояснительные записки каждого проекта  содержат следующие разделы:
           Задание
1.     Исходные данные для проектирования
            Характеристика системы вентиляции
            Обоснование разработки автоматизации системы вентиляции
            Описание условий эксплуатации приборов и средств автоматики
2.     Описание функциональной схемы автоматизации
3.     Приборы и средства автоматики
3.1.   Спецификация на приборы и средства автоматики с указанием
их стоимости
4.     Графическая часть проекта
4.1.    Функциональная схема автоматизации

Приведенные  в данном альбоме проекты автоматизации являются базовыми для дальнейшего выполнения студентами вариантного проектирования по автоматизации  систем вентиляции в дипломных проектах.

Принципиальная схема автоматизации приточной системы

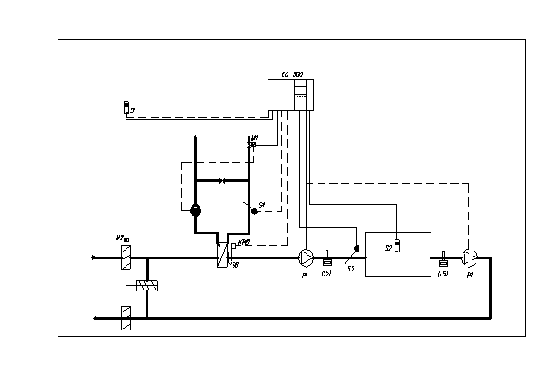

Рис. 2.1. Принципиальная схема автоматизации приточной системы вентиляции с регулированием постоянной температуры воздуха в помещении
1 Исходные данные для проектирования
1.1. Характеристика системы вентиляции
Приточная система вентиляции с регулированием температуры воздуха в помещении путем изменения  подачи теплоносителя в воздухонагреватель.
1.2 Обоснование разработки  автоматизации системы вентиляции
Проект автоматизации разработан в соответствии с требованиями [1] и [3].
Согласно п. 9.6 [3] уровень автоматизации и контроля систем выбран в зависимости от технологических требований и экономической целесообразности.
Для местного контроля параметров теплоносителя и воздуха согласно п. 9.7 [3] предусмотрены:
-            термометры (4) и манометры (3) для измерения  температуры и давления теплоносителя в подающем и обратном трубопроводах;
-            термометры (2) для измерения температуры наружного, температуры воздуха после калорифера, приточного  воздуха и температуры воздуха в контрольном помещении.
Приборы дистанционного контроля  предусмотрены для измерения основных параметров работы системы: температуры (5) и давления теплоносителя (6) и температуры внутреннего воздуха (7).
Предусмотрено  автоматическое блокирование  согласно п.9.13 [3]:
-            для открывания и закрывания клапанов наружного воздуха при включении и отключении вентилятора,
-            для  включения резервного циркуляционного насоса при выходе из строя основного.
Согласно п. 9.9 [3] предусмотрена рабочая и аварийная сигнализация о работе вентилятора и циркуляционных насосов.
 Согласно п. 9.18 [3] предусмотрена автоматическая защита от замерзания воды в воздухонагревателях, т.к.

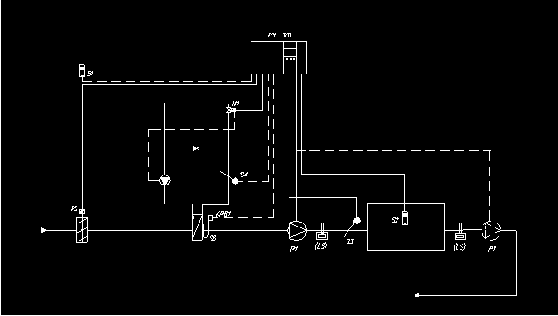

Рис. 3.1. – Принципиальная схема автоматизации системы вентиляции
с рециркуляцией вытяжного воздуха.
1 Исходные данные для проектирования
1.1. Характеристика системы вентиляции
Приточная вентиляционная установка с рециркуляцией внутреннего воздуха до калорифера с регулированием температуры воздуха в приточном воздуховоде или воздуха в помещении путем последовательного управления заслонками и подачей теплоносителя в воздухонагреватель.
1.2 Обоснование разработки  автоматизации системы вентиляции
Проект автоматизации разработан в соответствии с требованиями [1] и [3].
Согласно п. 9.6 [3] уровень автоматизации и контроля систем выбран в зависимости от технологических требований и экономической целесообразности.
Для местного контроля параметров теплоносителя и воздуха согласно п. 9.7 [3] предусмотрены:
-            термометры (4) и манометры (3) для измерения  температуры и давления теплоносителя в подающем и обратном трубопроводах;
-            термометры (2) для измерения температуры наружного, приточного, рециркуляционного  воздуха и температуры воздуха в контрольном помещении.
Приборы дистанционного контроля  предусмотрены для измерения основных параметров работы системы: температуры (5) и давления теплоносителя (6) и температуры приточного воздуха (7 ).
Предусмотрено  автоматическое блокирование  согласно п.9.13 [3]:
-            для открывания и закрывания клапанов наружного воздуха при включении и отключении вентилятора,
-            открывания и закрывания клапана наружного и рециркуляционного воздуха системы вентиляции;
-            для  включения резервного циркуляционного  насоса при выходе из строя основного.
Согласно п. 9.9 [3] предусмотрена рабочая и аварийная сигнализация о работе оборудования - вентилятора и циркуляционных насосов.

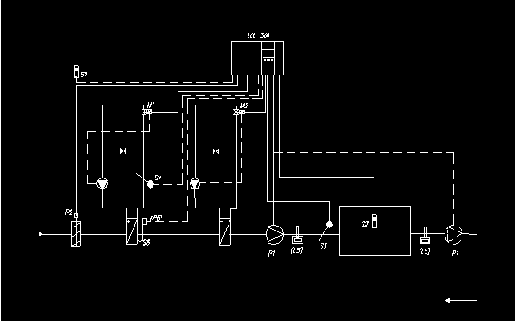

Рис.4.1. Принципиальная схема системы автоматики приточной вентиляционной
установки с воздухонагревателем и воздухоохладителем
1 Исходные данные для проектирования
1.1. Характеристика системы вентиляции
Приточная вентиляционная установка с воздухонагревателем для холодного периода года и воздухоохладителем для теплого периода года.
1.2 Обоснование разработки  автоматизации системы вентиляции
Проект автоматизации разработан в соответствии с требованиями [1] и [3].
Согласно п. 9.6 [3] уровень автоматизации и контроля систем выбран в зависимости от технологических требований и экономической целесообразности.
Для местного контроля параметров теплоносителя и воздуха согласно п. 9.7 [3] предусмотрены :
-            термометры (4) и манометры (3) для измерения  температуры и давления теплоносителя в подающем и обратном трубопроводах;
-            термометры (2) для измерения температуры наружного, приточного и температуры воздуха в контрольном помещении.
Приборы дистанционного контроля  предусмотрены для измерения основных параметров работы системы: температуры (5) и давления теплоносителя (6) и температуры приточного воздуха (7).
   Предусмотрено  автоматическое блокирование  согласно п.9.13 [3]:
-            для открывания и закрывания клапанов наружного воздуха при включении и отключении вентилятора,
-            для  включения резервного циркуляционного насоса при выходе из строя основного.
Согласно п. 9.9 [3] предусмотрена рабочая и аварийная сигнализация о работе вентилятора и циркуляционных насосов.
 Согласно п. 9.18 [3] предусмотрена автоматическая защита от замерзания воды в воздухонагревателях, т.к. температура наружного воздуха для рассматриваемого района в холодный период ниже минус 5°С.

температура наружного воздуха для рассматриваемого

температура наружного воздуха для рассматриваемого района в холодный период ниже минус 5°С.
Предусмотрено автоматическое регулирование температуры внутреннего  воздуха на требуемом уровне согласно требованиям п. 9.11. [3], а также не превышение температуры обратного теплоносителя относительно графика качественного регулирования.    Автоматическая защита от замерзания воды в воздухонагревателях и регулирование параметров осуществлено с помощью регулятора ECL-300 (поз. 1.5)  с картой С-14.

1.3  Описание условий эксплуатации приборов и средств автоматики
Приборы и средства автоматики  размещены во взрывобезопасных помещениях, температура и влажность в них соответствуют нормируемым значениям (tв = 5-25оС, ?в до 75%).   Регулятор температуры установлен на щите в тепловом пункте, дистанционный контроль и сигнализация выведены в диспетчерскую.  Применяемые системы автоматики электрические.
2.  Описание функциональной схемы автоматизации.
          Описание  функциональной схемы содержит описание локальных контуров подсистем автоматизации со ссылкой на позиции приборов и средств автоматики  в спецификации.
Автоматическое регулирование системы вентиляции осуществляется регулятором температуры ECL comfort 300 (1.5). ECL comfort 300- электронный регулятор температуры, который настраивается для работы в системах вентиляции с помощью карты С-14.  Карта С-14 позволяет выполнять следующие функции:
-            регулирование температуры внутреннего воздуха;
-            включение и выключение установки в заданное время;
-            осуществление прогрева воздухонагревателя в период пуска;
-            защита воздухонагревателя от замерзания по температуре обратного теплоносителя у нагревателя.
В комплект регулятора входят  датчики: температуры наружного воздуха; температуры внутреннего воздуха, температуры приточного воздуха; температуры обратного теплоносителя в контуре регулирования и датчик температуры обратного теплоносителя в контуре защиты калорифера от замерзания.
 Согласно п. 9.18 [3] предусмотрена автоматическая защита от замерзания воды в воздухонагревателях, т.к. температура наружного воздуха для рассматриваемого района в холодный период ниже минус 5°С.
Предусмотрено автоматическое регулирование температуры приточного воздуха на требуемом уровне согласно требованиям п. 9.11. [3], а также не превышение температуры обратного теплоносителя относительно графика качественного регулирования.    Автоматическая защита от замерзания воды в воздухонагревателях и регулирование параметров осуществлено с помощью регулятора ECL-300 (поз. 1.5)  с картой С-14.

1.3  Описание условий эксплуатации приборов и средств автоматики
Приборы и средства автоматики  размещены во взрывобезопасных помещениях, температура и влажность в них соответствуют нормируемым значениям (tв = 5-25оС, ?в до 75%).   Регулятор температуры установлен на щите в тепловом пункте, дистанционный контроль и сигнализация выведены в диспетчерскую.  Применяемые системы автоматики электрические.
2.  Описание функциональной схемы автоматизации.
          Описание  функциональной схемы содержит описание локальных контуров подсистем автоматизации со ссылкой на позиции приборов и средств автоматики  в спецификации.
Автоматическое регулирование системы вентиляции осуществляется регулятором температуры ECL comfort 300 (1.5). ECL comfort 300- электронный регулятор температуры, который настраивается для работы в системах вентиляции с помощью карты С-14.  Карта С-14 позволяет выполнять следующие функции:
-            регулирование температуры приточного и внутреннего воздуха;
-            включение и выключение установки в заданное время;
-            изменение режимов регулирования по времени с помощью  встроенного таймера;
-            осуществление прогрева воздухонагревателя в период пуска;


Предусмотрено автоматическое регулирование температуры приточного воздуха на требуемом уровне согласно требованиям п. 9.11. [3], а также не превышение температуры обратного теплоносителя относительно графика качественного регулирования.    Автоматическая защита от замерзания воды в воздухонагревателях и регулирование параметров осуществлено с помощью регулятора ECL-300 (поз. 1.5)  с картой С-14.

1.3  Описание условий эксплуатации приборов и средств автоматики
Приборы и средства автоматики  размещены во взрывобезопасных помещениях, температура и влажность в них соответствуют нормируемым значениям (tв = 5-25оС, ?в до 75%).   Регулятор температуры установлен на щите в тепловом пункте, дистанционный контроль и сигнализация выведены в диспетчерскую.  Применяемые системы автоматики электрические.
2.  Описание функциональной схемы автоматизации.
          Описание  функциональной схемы содержит описание локальных контуров подсистем автоматизации со ссылкой на позиции приборов и средств автоматики  в спецификации.
Автоматическое регулирование системы вентиляции осуществляется регулятором температуры ECL comfort 300 (1.5). ECL comfort 300- электронный регулятор температуры, который настраивается для работы в системах вентиляции с помощью карты С-14.  Карта С-14 позволяет выполнять следующие функции:
-            регулирование температуры приточного и внутреннего воздуха;
-            включение и выключение установки в заданное время;
-            изменение режимов регулирования по времени с помощью  встроенного таймера;
-            осуществление прогрева воздухонагревателя в период пуска;
-            изменение режима регулирования при переходе температуры наружного воздуха через определенный рубеж;



1.3  Описание условий эксплуатации приборов и средств автоматики
Приборы и средства автоматики  размещены во взрывобезопасных помещениях, температура и влажность в них соответствуют нормируемым значениям (tв = 5-25оС, ?в до 75%).   Регулятор температуры установлен на щите в тепловом пункте, дистанционный контроль и сигнализация выведены в диспетчерскую.  Применяемые системы автоматики электрические.
2.  Описание функциональной схемы автоматизации.
          Описание  функциональной схемы содержит описание локальных контуров подсистем автоматизации со ссылкой на позиции приборов и средств автоматики  в спецификации.
Автоматическое регулирование системы вентиляции осуществляется регулятором температуры ECL comfort 300 (1.5). ECL comfort 300- электронный регулятор температуры, который настраивается для работы в системах вентиляции с помощью карты С-14.  Карта С-14 позволяет выполнять следующие функции:
-            регулирование температуры  внутреннего воздуха;
-            регулирование температуры теплоносителя;
-            включение и выключение установки в заданное время;
-            изменение режимов регулирования по времени с помощью  встроенного таймера.
В комплект регулятора входят датчики температуры: наружного воздуха;  внутреннего воздуха; температуры подающего и обратного теплоносителя. Датчики являются первичными приборами автоматики, получающие информацию о текущем значении температур и формирующие сигнал на вторичный прибор - регулятор ECL-300.
PI-регулирование температуры теплоносителя  (1.4) и Р-регулирование температуры внутреннего воздуха (1.1)   осуществляется регулятором температуры (1.5) следующим образом:
-                     температура теплоносителя поддерживается на постоянном уровне  путем изменения соотношения расходов горячего и охлажденного теплоносителя  с помощью клапана (1.6) с электроприводом (1.7);
-                     температура внутреннего воздуха поддерживается на постоянном уровне  путем изменения расхода теплоносителя циркуляционным насосом.
 Функциональная схема автоматизации представлена на рисунке 6.2.
3.     Приборы и средства автоматики
3.1.   Спецификация на приборы и средства автоматики с указанием
их стоимости



7.7.  Описание условий эксплуатации приборов и средств автоматики
Приборы и средства автоматики  размещены во взрывобезопасных по-мещениях, температура и влажность в них соответствуют нормируемым значениям (tв = 5-25оС, ?в до 75%).   Регулятор температуры установлен на щите в тепловом пункте, дистанционный контроль и сигнализация выведены в диспетчерскую.  Применяемые системы автоматики электрические.
7..          Описание функциональной схемы автоматизации.
          Описание  функциональной схемы содержит описание локальных контуров подсистем автоматизации со ссылкой на позиции приборов и средств автоматики  в спецификации.
Автоматическое регулирование системы вентиляции осуществляется регулятором температуры ECL comfort 300 (1.5). ECL comfort 300- электронный регулятор температуры, который настраивается для работы в системах вентиляции с помощью карты С-14.  Карта С-14 позволяет выполнять следующие функции:
-            регулирование температуры  внутреннего воздуха;
-            регулирование температуры хладоносителя;
-            включение и выключение установки в заданное время;
-            изменение режимов регулирования по времени с помощью  встроенного таймера.
В комплект регулятора входят датчики температуры: наружного воздуха (1.2);  внутреннего воздуха (1.1); температуры подающего (1.3) и обратного (1.4) холодоносителя. Датчики являются первичными приборами автоматики, получающие информацию о текущем значении температур и формирующие сигнал на вторичный прибор – регулятор ECL-300.
PI-регулирование температуры холодоносителя  (1.3) и Р-регулирование температуры внутреннего воздуха (1.1)   осуществляется регулятором температуры (1.4) следующим образом:
-                     температура холодоносителя поддерживается на постоянном уровне  путем изменения соотношения расходов подающего и обратного  холодоносителя  с помощью трехходового клапана (1.6) с электроприводом (1.7);
-                     температура внутреннего воздуха поддерживается на постоянном уровне  путем изменения расхода холодоносителя циркуляционным насосом.
 Функциональная схема автоматизации представлена на рисунке 7.2.
7..          Приборы и средства автоматики
7.7.         Спецификация на приборы и средства автоматики с указанием
их стоимости


Приборы и средства автоматики  размещены во взрывобезопасном по-мещении, температура и влажность в них соответствуют нормируемым значениям (tв = 5-25оС, ?в до 75%).   Регулятор температуры установлен на щите в тепловом пункте, дистанционный контроль и сигнализация выведены в диспетчерскую.  Применяемые системы автоматики электрические.
7..          Описание функциональной схемы автоматизации.
          Описание  функциональной схемы содержит описание локальных контуров подсистем автоматизации со ссылкой на позиции приборов и средств автоматики  в спецификации.
Автоматическое регулирование осуществляется регулятором температуры ECL comfort 300 (1.4). ECL comfort 300- электронный регулятор температуры, который настраивается для работы в системах вентиляции с помощью карты С-14.  Карта С-14 позволяет выполнять следующие функции:
-            регулирование температуры  холодоносителя;
-            включение и выключение установки в заданное время.
PI-регулирование температуры охлажденной воды   (датчик 1.3) осуществляется регулятором температуры (1.4) следующим образом:  температура охлажденной воды  поддерживается на постоянном уровне  путем изменения соотношения расходов подающего и обратного  холодоносителя  с помощью трехходового клапана (1.6) с электроприводом (1.5).
Температура воздуха в холодильной камере поддерживается на постоянном уровне  путем изменения расхода холодоносителя регулятором температуры прямого действия (8).
 Функциональная схема автоматизации представлена на рисунке 8.2.
7..          Приборы и средства автоматики
7.7.         Спецификация на приборы и средства автоматики с указанием
их стоимости
Спецификация на приборы и средства автоматики с указанием их стоимости в ценах на март 2002 года приведена в таблице 8.1.

Датчики являются первичными приборами автоматики,

Датчики являются первичными приборами автоматики, получающими информацию о текущем значении температур и формирующими сигнал на вторичный прибор - регулятор ECL-300.
PI-регулирование температуры приточного (1.1) и Р-регулирование внутреннего  воздуха (датчик 1.0) осуществляется регулятором температуры (1.5) путем изменения подачи теплоносителя в воздухонагреватель с помощью клапана (1.6) с электроприводом (1.7)
В системе предусмотрена защита калориферов от замерзания. Когда температура воды в обратном трубопроводе снижается ниже 20°С, сигнал от датчика (1.4) поступает на температурное реле (1.5). При данной температуре обратного теплоносителя происходит остановка вентилятора, закрывается сблокированный с ним  клапан наружного воздуха и полностью открывается двухходовой клапан (1.6.) для максимального увеличения расхода теплоносителя. Таким образом, движение холодного воздуха прекращается, а циркуляция теплоносителя через калорифер продолжается. Вследствие отсутствия теплосъема, температура охлажденного теплоносителя начинает повышаться. При достижении температуры теплоносителя  50°С (заводская настройка регулятора) вентилятор включается, клапан наружного воздуха открывается, и работа воздухонагревателя возобновляется.
 Функциональная схема автоматизации представлена на рисунке 2.2.
3.      Приборы и средства автоматики
3.1.   Спецификация на приборы и средства автоматики с указанием
их стоимости


-            изменение режима регулирования при переходе температуры наружного воздуха через определенный рубеж;
-            защита воздухонагревателя от замерзания по температуре обратного теплоносителя у нагревателя.
В комплект регулятора входят  датчики: температуры наружного воздуха; температуры внутреннего воздуха, температуры приточного воздуха; температуры обратного теплоносителя в контуре регулирования и датчик температуры обратного теплоносителя в контуре защиты калорифера от замерзания.  Датчики являются первичными приборами автоматики, получающие информацию о текущем значении температур и формирующие сигнал на вторичный прибор - регулятор ECL-300.
Возможные режимы работы системы вентиляции:
·        полная рециркуляция воздуха,
·        отсутствие рециркуляции  и
·        частичная рециркуляция воздуха.
Полная рециркуляция воздуха возможна, например,  в ночное время при использовании системы в режиме дежурного отопления. Регулирование в ночное  время осуществляется по температуре внутреннего воздуха путем изменения подачи теплоносителя в воздухонагреватель с помощью клапана (1.6) с электроприводом (1.7).  Переключение на режим ночного регулирования по времени осуществляется с  помощью  встроенного таймера
Регулирование температуры приточного воздуха (датчик 1.1) на заданном   уровне осуществляется регулятором температуры (1.5) следующим образом:
-            при прямоточной схеме - путем изменения подачи теплоносителя в воздухонагреватель с помощью клапана (1.6) с электроприводом (1.7) при любых значениях температуры наружного воздуха;
-            при рециркуляционной схеме (рециркуляция до первого подогрева):
o       при tнр< tн< tсм  - путем изменения соотношения расходов наружного и рециркуляционного воздуха  с помощью  клапанов наружного и рециркуляционного воздуха по  сигналу от регулятора ECL-300 к электроприводам клапанов наружного и рециркуляционного воздуха;


-            защита воздухонагревателя от замерзания по температуре обратного теплоносителя у нагревателя.
В комплект регулятора входят  датчики: температуры наружного воздуха; температуры внутреннего воздуха, температуры приточного воздуха; температуры обратного теплоносителя в контуре регулирования и датчик температуры обратного теплоносителя в контуре защиты калорифера от замерзания.   Датчики являются первичными приборами автоматики, получающие информацию о текущем значении температур и формирующие сигнал на вторичный прибор - регулятор ECL-300.
PI-регулирование температуры приточного воздуха (датчик 1.1) и Р-регулирование температуры внутреннего воздуха (датчик 1.0) с нейтральной зоной (в диапазоне температур наружного воздуха tоз  до  tол )  между работой воздухонагревателя и воздухоохладителя осуществляется регулятором температуры (1.5) следующим образом:
-            в зимний период температура поддерживается на постоянном уровне  путем изменения подачи теплоносителя в воздухонагреватель с помощью клапана (1.6) с электроприводом (1.7);
-            в теплый период температура поддерживается на постоянном уровне  путем изменения подачи холодоносителя в воздухоохладитель  с помощью клапана (1.8) с электроприводом (1.9).
Режим регулирования изменяется при температуре наружного воздуха равной температуре  tоз  и  tол .  ECL-300 переключается с одного варианта применения на другой автоматически за счет считывания информации с чипа, который находится на карте С-14.
           В системе предусмотрена защита калориферов от замерзания. Когда температура воды в обратном трубопроводе снижается ниже 20°С, сигнал от датчика (1.4) поступает на температурное реле (1.5). При данной температуре обратного теплоносителя происходит остановка вентилятора, закрывается сблокированный с ним  клапан наружного воздуха и полностью открывается двухходовой клапан (1.6.) для максимального увеличения расхода теплоносителя.Таким образом, движение холодного воздуха прекращается, а циркуляция теплоносителя через калорифер продолжается. Вследствие отсутствия теплосъема, температура охлажденного теплоносителя начинает повышаться. При достижении температуры теплоносителя  50°С (заводская настройка регулятора) вентилятор включается, клапан наружного воздуха открывается, и работа воздухонагревателя возобновляется.
 Функциональная схема автоматизации представлена на рисунке 4.2.
3.     Приборы и средства автоматики
3.1.   Спецификация на приборы и средства автоматики с указанием
их стоимости


Таблица 8.1 – Спецификация на приборы и средства автоматики

№	Наименование прибора	Цена, EURO без НДС	Кол-во на оъекте	Стоимость по объекту, EURO без НДС	Фирма-изготовитель
1.	Регулятор температуры на систему вентиляции ECL Comfort-300 в комплекте:				Данфосс
1.3. Датчик температуры  холодоносителя (S3) типа ESM-11	42
1.5. Регулятор ECL 300 с                              картой С-14	343 36
1.6. Регулирующий клапан 3-х ходовой  VF-3 фланцевый. Тmax=1200C, Ру=16 бар. Ду=15 мм, Кvs=4,0 м3/ч.	401
1.7. Электропривод AMV-123  для клапана VF, диаметр управляемого клапана  15-25 мм.	422
ИТОГО:	1244	1	1244
2	Термометр для измерения температуры воздуха биметалличекий             -50…+50,  ТБ-1	20,7	4	82,8	АРК Энергосервис
3.	Манометр для измерения давления холодоносителя класс точности 1,6; ½²; 100 мм, 16 бар	13,98	2	27,96	WIKA, Германия; (Термия)
4.	Термометр для измерения температуры холодоносителя спиртовой в оправе, ТВ 1100	22	2	44	Tecofi; Франция (Термия)
7.	Двухканальный измеритель температуры 2ТРМО с датчиками температуры ТСМ 50М –50…+200°С	32,1	1	32,1	Овен
8	Регулятор температуры прямого действия в комплекте:				Данфосс
8.1. Термостатический элемент AIT, диапазон настройки –10 - +40°С для клапанов VIG-2 Dу=15…25 мм	135
8.2. Клапан VIG-2 Dу=15 мм	167,50
	ИТОГО:	302,5	1	302,5

     Список литературы

Данная функция выполняется посредством передачи

o       при tсм< tн< tк  путем изменения подачи теплоносителя в воздухонагреватель с помощью клапана (1.6) с электроприводом (1.7).  Данная функция выполняется посредством передачи сигнала от регулятора ECL-300 к электроприводу клапана.
Режим регулирования изменяется при температуре наружного воздуха равной температуре смеси tн= tсм .  ECL-300 переключается с одного варианта применения на другой автоматически за счет считывания информации с чипа, который находится на карте С-14.
           В системе предусмотрена защита калориферов от замерзания. Когда температура воды в обратном трубопроводе снижается ниже 20°С, сигнал от датчика (1.4) поступает на температурное реле (1.5). При данной температуре обратного теплоносителя происходит остановка вентилятора, закрывается сблокированный с ним  клапан наружного воздуха и полностью открывается двухходовой клапан (1.6.) для максимального увеличения расхода теплоносителя. Таким образом, движение холодного воздуха прекращается, а циркуляция теплоносителя через калорифер продолжается. Вследствие отсутствия теплосъема, температура охлажденного теплоносителя начинает повышаться. При достижении температуры теплоносителя  50°С (заводская настройка регулятора) вентилятор включается, клапан наружного воздуха открывается, и работа воздухонагревателя возобновляется.
 Функциональная схема автоматизации представлена на рисунке 3.2.
4.      Приборы и средства автоматики
3.1.   Спецификация на приборы и средства автоматики с указанием
их стоимости

---

---
