Дисковые массивы и уровни RAID
Одним из способов повышения производительности ввода/вывода является использование параллелизма путем объединения нескольких физических дисков в матрицу (группу) с организацией их работы аналогично одному логическому диску. К сожалению, надежность матрицы любых устройств падает при увеличении числа устройств. Полагая интенсивность отказов постоянной, т.е. при экспоненциальном законе распределения наработки на отказ, а также при условии, что отказы независимы, получим, что среднее время безотказной работы (mean time to failure - MTTF) матрицы дисков будет равно:
MTTF одного диска / Число дисков в матрице
Для достижения повышенного уровня отказоустойчивости приходится жертвовать пропускной способностью ввода/вывода или емкостью памяти. Необходимо использовать дополнительные диски, содержащие избыточную информацию, позволяющую восстановить исходные данные при отказе диска. Отсюда получают акроним для избыточных матриц недорогих дисков RAID (redundant array of inexpensive disks). Существует несколько способов объединения дисков RAID. Каждый уровень представляет свой компромисс между пропускной способностью ввода/вывода и емкостью диска, предназначенной для хранения избыточной информации.
Когда какой-либо диск отказывает, предполагается, что в течение короткого интервала времени он будет заменен и информация будет восстановлена на новом диске с использованием избыточной информации. Это время называется средним временем восстановления (mean time to repair - MTTR). Этот показатель можно уменьшить, если в систему входят дополнительные диски в качестве "горячего резерва": при отказе диска резервный диск подключается аппаратно-программными средствами. Периодически оператор вручную заменяет все отказавшие диски. Четыре основных этапа этого процесса состоят в следующем:
определение отказавшего диска,
устранение отказа без останова обработки;
восстановление потерянных данных на резервном диске;
периодическая замена отказавших дисков на новые.
RAID1: Зеркальные диски.
Зеркальные диски представляют традиционный способ повышения надежности магнитных дисков. Это наиболее дорогостоящий из рассматриваемых способов, так как все диски дублируются и при каждой записи информация записывается также и на проверочный диск. Таким образом, приходится идти на некоторые жертвы в пропускной способности ввода/вывода и емкости памяти ради получения более высокой надежности. Зеркальные диски широко применяются многими фирмами. В частности компания Tandem Computers применяет зеркальные диски, а также дублирует контроллеры и магистрали ввода/вывода с целью повышения отказоустойчивости. Эта версия зеркальных дисков поддерживает параллельное считывание.
Контроллер HSC-70, используемый в VAX-кластерах компании DEC, выполнен по методу зеркальных дисков, называемому методом двойников. Содержимое отдельного диска распределяется между членами его группы двойников. Если группа состоит из двух двойников, мы получаем вариант зеркальных дисков. Заданный сектор может быть прочитан с любого из устройств группы двойников. После того как некоторый сектор записан, необходимо обновить информацию на всех дисках-двойниках. Контроллер имеет возможность предсказывать ожидаемые отказы некоторого диска и выделять горячий резерв для создания копии и сохранения ее на время работы механизма создания группы двойников. Затем отказавший диск может быть выключен.
Дублирование всех дисков может означать удвоение стоимости всей системы или, иначе, использование лишь 50% емкости диска для хранения данных. Повышение емкости, на которое приходится идти, составляет 100%. Такая низкая экономичность привела к появлению следующего уровня RAID.
RAID 2: матрица с поразрядным расслоением
Один из путей достижения надежности при снижении потерь емкости памяти может быть подсказан организацией основной памяти, в которой для исправления одиночных и обнаружения двойных ошибок используются избыточные контрольные разряды. Такое решение можно повторить путем поразрядного расслоения данных и записи их на диски группы, дополненной достаточным количеством контрольных дисков для обнаружения и исправления одиночных ошибок.
Один диск контроля четности позволяет обнаружить одиночную ошибку, но для ее исправления требуется больше дисков.
Такая организация обеспечивает лишь один поток ввода/вывода для каждой группы независимо от ее размера. Группы большого размера приводят к снижению избыточной емкости, идущей на обеспечение отказоустойчивости, тогда как при организации меньшего числа групп наблюдается снижение операций ввода/вывода, которые могут выполняться матрицей параллельно.
При записи больших массивов данных системы уровня 2 имеют такую же производительность, что и системы уровня 1, хотя в них используется меньше контрольных дисков и, таким образом, по этому показателю они превосходят системы уровня 1. При передаче небольших порций данных производительность теряется, так как требуется записать либо считать группу целиком, независимо от конкретных потребностей. Таким образом, RAID уровня 2 предпочтительны для суперкомпьютеров, но не подходят для обработки транзакций. Компания Thinking Machine использовала RAID уровня 2 в ЭВМ Connection Machine при 32 дисках данных и 10 контрольных дисках, включая 3 диска горячего резерва.
RAID 3: аппаратное обнаружение ошибок и четность
Большинство контрольных дисков, используемых в RAID уровня 2, нужны для определения положения неисправного разряда. Эти диски становятся полностью избыточными, так как большинство контроллеров в состоянии определить, когда диск отказал при помощи специальных сигналов, поддерживаемых дисковым интерфейсом, либо при помощи дополнительного кодирования информации, записанной на диск и используемой для исправления случайных сбоев. По существу, если контроллер может определить положение ошибочного разряда, то для восстановления данных требуется лишь один бит четности. Уменьшение числа контрольных дисков до одного на группу снижает избыточность емкости до вполне разумных размеров. Часто количество дисков в группе равно 5 (4 диска данных плюс 1 контрольный). Подобные устройства выпускаются, например, фирмами Maxtor и Micropolis.
Каждое из таких устройств воспринимается машиной как отдельный логический диск с учетверенной пропускной способностью, учетверенной емкостью и значительно более высокой надежностью.
RAID 4: внутригрупповой параллелизм
RAID уровня 4 повышает производительность передачи небольших объемов данных за счет параллелизма, давая возможность выполнять более одного обращения по вводу/выводу к группе в единицу времени. Логические блоки передачи в данном случае не распределяются между отдельными дисками, вместо этого каждый индивидуальный блок попадает на отдельный диск.
Достоинство поразрядного расслоения состоит в простоте вычисления кода Хэмминга, что необходимо для обнаружения и исправления ошибок в системах уровня 2. В RAID уровня 3 обнаружение ошибок диска с точностью до сектора осуществляется дисковым контроллером. Следовательно, если записывать отдельный блок передачи в отдельный сектор, то можно обнаружить ошибки отдельного считывания без доступа к дополнительным дискам. Главное отличие между системами уровня 3 и 4 состоит в том, что в последних расслоение выполняется на уровне сектора, а не на уровне битов или байтов.
В системах уровня 4 обновление контрольной информации реализовано достаточно просто. Для вычисления нового значения четности требуются лишь старый блок данных, старый блок четности и новый блок данных:
новая четность = (старые данные xor новые данные) xor старая четность
В системах уровня 4 для записи небольших массивов данных используются два диска, которые выполняют четыре выборки (чтение данных плюс четности, запись данных плюс четности). Производительность групповых операций записи и считывания остается прежней, но при небольших (на один диск) записях и считываниях производительность существенно улучшается. К сожалению, улучшение производительности оказывается недостаточной для того, чтобы этот метод мог занять место системы уровня 1.
RAID 5: четность вращения для распараллеливания записей
RAID уровня 4 позволяли добиться параллелизма при считывании отдельных дисков, но запись по-прежнему ограничена возможностью выполнения одной операции на группу, так как при каждой операции должны выполняться запись и чтение контрольного диска.
Система уровня 5 улучшает возможности системы уровня 4 посредством распределения контрольной информации между всеми дисками группы.
Это небольшое изменение оказывает огромное влияние на производительность записи небольших массивов информации. Если операции записи могут быть спланированы так, чтобы обращаться за данными и соответствующими им блоками четности к разным дискам, появляется возможность параллельного выполнения N/2 записей, где N - число дисков в группе. Данная организация имеет одинаково высокую производительность при записи и при считывании как небольших, так и больших объемов информации, что делает ее наиболее привлекательной в случаях смешанных применений.
RAID 6: Двумерная четность для обеспечения большей надежности
Этот пункт можно рассмотреть в контексте соотношения отказоустойчивость/пропускная способность. RAID 5 предлагают, по существу, лишь одно измерение дисковой матрицы, вторым измерением которой являются секторы. Теперь рассмотрим объединение дисков в двумерный массив таким образом, чтобы секторы являлись третьим измерением. Мы можем иметь контроль четности по строкам, как в системах уровня 5, а также по столбцам, которые, в свою очередь. могут расслаиваться для обеспечения возможности параллельной записи. При такой организации можно преодолеть любые отказы двух дисков и многие отказы трех дисков. Однако при выполнении логической записи реально происходит шесть обращений к диску: за старыми данными, за четностью по строкам и по столбцам, а также для записи новых данных и новых значений четности. Для некоторых применений с очень высокими требованиями к отказоустойчивости такая избыточность может оказаться приемлемой, однако для традиционных суперкомпьютеров и для обработки транзакций данный метод не подойдет.
В общем случае, если доминируют короткие записи и считывания и стоимость емкости памяти не является определяющей, наилучшую производительность демонстрируют системы RAID уровня 1. Однако если стоимость емкости памяти существенна, либо если можно снизить вероятность появления коротких записей (например, при высоком коэффициенте отношения числа считываний к числу записей, при эффективной буферизации последовательностей считывания-модификации-записи, либо при приведении коротких записей к длинным с использованием стратегии кэширования файлов), RAID уровня 5 могут обеспечить очень высокую производительность, особенно в терминах отношения стоимость/производительность.
Магнитные и магнитооптические диски
В данном разделе мы кратко рассмотрим основную терминологию, применяемую при описании магнитных дисков и контроллеров, а затем приведем типовые характеристики нескольких современных дисковых подсистем.
Дисковый накопитель обычно состоит из набора пластин, представляющих собой металлические диски, покрытые магнитным материалом и соединенные между собой при помощи центрального шпинделя. Для записи данных используются обе поверхности пластины. В современных дисковых накопителях используется от 4 до 9 пластин. Шпиндель вращается с высокой постоянной скоростью (обычно 3600, 5400 или 7200 оборотов в минуту). Каждая пластина содержит набор концентрических записываемых дорожек. Обычно дорожки делятся на блоки данных объемом 512 байт, иногда называемые секторами. Количество блоков, записываемых на одну дорожку зависит от физических размеров пластины и плотности записи.
Данные записываются или считываются с пластин с помощью головок записи/считывания, по одной на каждую поверхность. Линейный двигатель представляет собой электро-механическое устройство, которое позиционирует головку над заданной дорожкой. Обычно головки крепятся на кронштейнах, которые приводятся в движение каретками. Цилиндр - это набор дорожек, соответствующих одному положению каретки. Накопитель на магнитных дисках (НМД) представляет собой набор пластин, магнитных головок, кареток, линейных двигателей плюс воздухонепроницаемый корпус. Дисковым устройством называется НМД с относящимися к нему электронными схемами.
Производительность диска является функцией времени обслуживания, которое включает в себя три основных компонента: время доступа, время ожидания и время передачи данных. Время доступа - это время, необходимое для позиционирования головок на соответствующую дорожку, содержащую искомые данные. Оно является функцией затрат на начальные действия по ускорению головки диска (порядка 6 мс), а также функцией числа дорожек, которые необходимо пересечь на пути к искомой дорожке. Характерные средние времена поиска - время, необходимое для перемещения головки между двумя случайно выбранными дорожками, лежат в диапазоне 10-20 мс.
Время перехода с дорожки на дорожку меньше 10 мс и обычно составляет 2 мс.
Вторым компонентом времени обслуживания является время ожидания. Чтобы искомый сектор повернулся до совмещения с положением головки требуется некоторое время. После этого данные могут быть записаны или считаны. Для современных дисков время полного оборота лежит в диапазоне 8-16 мс, а среднее время ожидания составляет 4-8 мс.
Последним компонентом является время передачи данных, т.е. время, необходимое для физической передачи байтов. Время передачи данных является функцией от числа передаваемых байтов (размера блока), скорости вращения, плотности записи на дорожке и скорости электроники. Типичная скорость передачи равна 1-4 Мбайт/с.
В состав компьютеров часто входят специальные устройства, называемые дисковыми контроллерами. К каждому дисковому контроллеру может подключаться несколько дисковых накопителей. Между дисковым контроллером и основной памятью может быть целая иерархия контроллеров и магистралей данных, сложность которой определяется главным образом стоимостью компьютера. Поскольку время передачи часто составляет очень небольшую часть общего времени доступа к диску, контроллер в высокопроизводительной системе разъединяет магистрали данных от диска на время позиционирования так, что другие диски, подсоединенные к контроллеру, могут передавать свои данные в основную память. Поэтому время доступа к диску может увеличиваться на время, связанное с накладными расходами контроллера на организацию операции ввода/вывода.
Рассмотрим теперь основные составляющие времени доступа к диску в типичной подсистеме SCSI. Такая подсистема включает в себя четыре основных компонента: основной компьютер, главный адаптер SCSI, встроенный в дисковое устройство контроллер и собственно накопитель на магнитных дисках. Когда операционная система получает запрос от пользователя на выполнение операции ввода/вывода, она превращает этот запрос в набор команд SCSI. Запрашивающий процесс при этом блокируется и откладывается до завершения операции ввода/вывода (если только это был не запрос асинхронной передачи данных).
Затем команды пересылаются по системе шин в главный адаптер SCSI, к которому подключен необходимый дисковый накопитель. После этого ответственность за выполнение взаимодействия с целевыми контроллерами и их устройствами ложится на главный адаптер.
Затем главный адаптер выбирает целевое устройство, устанавливая сигнал на линии управления шины SCSI (эта операция называется фазой выбора). Естественно, шина SCSI должна быть доступна для этой операции. Если целевое устройство возвращает ответ, то главный адаптер пересылает ему команду (это называется фазой команды). Если целевой контроллер может выполнить команду немедленно, то он пересылает в главный адаптер запрошенные данные или состояние. Команда может быть обслужена немедленно, только если это запрос состояния, или команда запрашивает данные, которые уже находятся в кэш-памяти целевого контроллера. Обычно же данные не доступны, и целевой контроллер выполняет разъединение, освобождая шину SCSI для других операций. Если выполняется операция записи, то за фазой команды на шине немедленно следует фаза данных, и данные помещаются в кэш-память целевого контроллера. Подтверждение записи обычно не происходит до тех пор, пока данные действительно не запишутся на поверхность диска.
После разъединения, целевой контроллер продолжает свою собственную работу. Если в нем не предусмотрены возможности буферизации команд (создание очереди команд), ему надо только выполнить одну команду. Однако, если создание очереди команд разрешено, то команда планируется в очереди работ целевого контроллера, при этом обрабатывается команда, обладающая наивысшим приоритетом в очереди. Когда запрос станет обладать наивысшим приоритетом, целевой контроллер должен вычислить физический адрес (или адреса), необходимый для обслуживания операции ввода/вывода. После этого становится доступным дисковый механизм: позиционируется каретка, подготавливается соответствующая головка записи/считывания и вычисляется момент появления данных под головкой. Наконец, данные физически считываются или записываются на дорожку.
Считанные данные запоминаются в кэш- памяти целевого контроллера. Иногда целевой контроллер может выполнить считывание с просмотром вперед.
После завершения операции ввода/вывода целевой контроллер в случае свободы шины соединяется с главным адаптером, вслед за чем выполняется фаза данных (при передаче данных из целевого контроллера в главный адаптер) и фаза состояния для указания результата операции. Когда главный адаптер получает фазу состояния, он проверяет корректность завершения физической операции в целевом контроллере и соответствующим образом информирует операционную систему.
Одной из характеристик процесса ввода/вывода SCSI является большое количество шагов, которые обычно не видны пользователю. Обычно на шине SCSI происходит смена семи фаз (выбор, команда, разъединение, повторное соединение, данные, состояние, разъединение). Естественно каждая фаза выполняется за некоторое время, расходуемое на использование шины. Многие целевые контроллеры (особенно медленные устройства подобные магнитным лентам и компакт-дискам) потребляют значительную часть времени на реализацию фаз выбора, разъединения и повторного соединения.
Варианты применения высокопроизводительных подсистем ввода/вывода широко варьируются в зависимости от требований, которые к ним предъявляются. Они охватывают диапазон от обработки малого числа больших массивов данных, которые необходимо реализовать с минимальной задержкой (ввод/вывод суперкомпьютера), до большого числа простых заданий, которые оперируют с малыми объемами данных (обработка транзакций).
Запросы на ввод/вывод заданной рабочей нагрузки можно характеризовать в терминах трех метрик: производительность, время ожидания и пропускная способность. Производительность определяется числом запросов на обслуживание, получаемых в единицу времени. Время ожидания определяет время, необходимое на обслуживание индивидуального запроса. Пропускная способность определяет количество данных, передаваемых между устройствами, требующими обслуживания, и устройствами, выполняющими обслуживание.
Ввод/ вывод суперкомпьютера почти полностью определяется последовательным механизмом. Обычно данные передаются с диска в память большими блоками, а результаты записываются обратно на диск. В таких применениях требуется высокая пропускная способность и минимальное время ожидания, однако они характеризуются низкой производительностью. В отличие от этого обработка транзакций характеризуется огромным числом случайных обращений, относительно небольшими отрезками работы и требует умеренного времени ожидания при очень высокой производительности.
Так как системы обработки транзакций тратят большую часть времени обслуживания на поиск и ожидание, технологические успехи, приводящие к сокращению времени передачи, не будут оказывать особого влияния на производительность таких систем. С другой стороны, в научных применениях на поиск данных и на их передачу затрачивается одинаковое время, и поэтому производительность таких систем оказывается очень чувствительной к любым усовершенствованиям в технологии изготовления дисков. Как будет показано ниже, можно организовать матрицу дисков таким образом, что будет обеспечена высокая производительность ввода/вывода для широкого спектра рабочих нагрузок.
В последние годы плотность записи на жестких магнитных дисках увеличивается на 60% в год при ежеквартальном снижении стоимости хранения одного Мегабайта на 12%. По данным фирмы Dataquest такая тенденция сохранится и в ближайшие два года. Сейчас на рынке представлен широкий ассортимент дисковых накопителей емкостью до 9.1 Гбайт. При этом среднее время доступа у самых быстрых моделей достигает 8 мс. Например, жесткий диск компании Seagate Technology имеет емкость 4.1 Гбайт и среднее время доступа 8 мс при скорости вращения 7200 оборот/мин. Улучшаются также характеристики дисковых контроллеров на базе новых стандартов Fast SCSI-2 и Enhanced IDE. Предполагается увеличение скорости передачи данных до 13 Мбайт/с. Надежность жестких дисков также постоянно улучшается. Например, некоторые модели дисков компаний Conner Peripherals Inc., Micropolis Corp.
и Hewlett- Packard имеют время наработки на отказ от 500 тысяч до 1 миллиона часов. На такие диски предоставляется 5-летняя гарантия.
Дальнейшее повышение надежности и коэффициента готовности дисковых подсистем достигается построением избыточных дисковых массивов RAID, о которых речь пойдет в подразделе 9.3.3.
Другим направлением развития систем хранения информации являются магнитооптические диски. Запись на магнитооптические диски (МО-диски) выполняется при взаимодействии лазера и магнитной головки. Луч лазера разогревает до точки Кюри (температуры потери материалом магнитных свойств) микроскопическую область записывающего слоя, которая при выходе из зоны действия лазера остывает, фиксируя магнитное поле, наведенное магнитной головкой. В результате данные, записанные на диск, не боятся сильных магнитных полей и колебаний температуры. Все функциональные свойства дисков сохраняются в диапазоне температур от -20 до +50 градусов Цельсия.
МО-диски уступают обычным жестким магнитным дискам лишь по времени доступа к данным. Предельное достигнутое МО-дисками время доступа составляет 19 мс. Магнитооптический принцип записи требует предварительного стирания данных перед записью, и соответственно, дополнительного оборота МО-диска. Однако завершенные недавно исследования в SONY и IBM показали, что это ограничение можно устранить, а плотность записи на МО-дисках можно увеличить в несколько раз. Во всех других отношениях МО-диски превосходят жесткие магнитные диски.
В магнитооптическом дисководе используются сменные диски, что обеспечивает практически неограниченную емкость. Стоимость хранения единицы данных на МО-дисках в несколько раз меньше стоимости хранения того же объема данных на жестких магнитных дисках.
Сегодня на рынке МО-дисков предлагается более 150 моделей различных фирм. Одно из лидирующих положений на этом рынке занимает компания Pinnacle Micro Inc. Для примера, ее дисковод Sierra 1.3 Гбайт обеспечивает среднее время доступа 19 мс и среднее время наработки на отказ 80000 часов.Для серверов локальных сетей и рабочих станций компания Pinnacle Micro предлагает целый спектр многодисковых систем емкостью 20, 40, 120, 186 Гбайт и даже 4 Тбайт. Для систем высокой готовности Pinnacle Micro выпускает дисковый массив Array Optical Disk System, который обеспечивает эффективное время доступа к данным не более 11 мс при скорости передачи данных до 10 Мбайт/с.
Основные типы устройств ввода/вывода
Как правило периферийные устройства компьютеров делятся на устройства ввода, устройства вывода и внешние запоминающие устройства (осуществляющие как ввод данных в машину, так и вывод данных из компьютера). Основной обобщающей характеристикой устройств ввода/вывода может служить скорость передачи данных (максимальная скорость, с которой данные могут передаваться между устройством ввода/вывода и основной памятью или процессором). На рис. 9.3. представлены основные устройства ввода/вывода, применяемые в современных компьютерах, а также указаны примерные скорости обмена данными, обеспечиваемые этими устройствами.
| Тип устройства | Направление передачи данных | Скорость передачи данных (Кбайт/с) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Клавиатура Мышь Голосовой ввод Сканер Голосовой вывод Строчный принтер Лазерный принтер Графический дисплей (ЦП (r) буфер кадра) Оптический диск Магнитная лента Магнитный диск | Ввод Ввод Ввод Ввод Вывод Вывод Вывод Вывод Вывод ЗУ ЗУ ЗУ | 0.01 0.02 0.02 200.0 0.06 1.00 100.00 30000.00 200.0 500.00 2000.00 2000.00 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Рис. 9.3. Примеры устройств ввода/вывода
В рамках данного обзора мы рассмотрим наиболее быстрые из этих устройств: магнитные и магнитооптические диски, а также магнитные ленты.
Системные и локальные шины
В вычислительной системе, состоящей из множества подсистем, необходим механизм для их взаимодействия. Эти подсистемы должны быстро и эффективно обмениваться данными. Например, процессор, с одной стороны, должен быть связан с памятью, с другой стороны, необходима связь процессора с устройствами ввода/вывода. Одним из простейших механизмов, позволяющих организовать взаимодействие различных подсистем, является единственная центральная шина, к которой подсоединяются все подсистемы. Доступ к такой шине разделяется между всеми подсистемами. Подобная организация имеет два основных преимущества: низкая стоимость и универсальность. Поскольку такая шина является единственным местом подсоединения для разных устройств, новые устройства могут быть легко добавлены, и одни и те же периферийные устройства можно даже применять в разных вычислительных системах, использующих однотипную шину. Стоимость такой организации получается достаточно низкой, поскольку для реализации множества путей передачи информации используется единственный набор линий шины, разделяемый множеством устройств.
Главным недостатком организации с единственной шиной является то, что шина создает узкое горло, ограничивая, возможно, максимальную пропускную способность ввода/вывода. Если весь поток ввода/вывода должен проходить через центральную шину, такое ограничение пропускной способности весьма реально. В коммерческих системах, где ввод/вывод осуществляется очень часто, а также в суперкомпьютерах, где необходимые скорости ввода/вывода очень высоки из-за высокой производительности процессора, одним из главных вопросов разработки является создание системы нескольких шин, способной удовлетворить все запросы.
Одна из причин больших трудностей, возникающих при разработке шин, заключается в том, что максимальная скорость шины главным образом лимитируется физическими факторами: длиной шины и количеством подсоединяемых устройств (и, следовательно, нагрузкой на шину). Эти физические ограничения не позволяют произвольно ускорять шины.
Требования быстродействия (малой задержки) системы ввода/вывода и высокой пропускной способности являются противоречивыми. В современных крупных системах используется целый комплекс взаимосвязанных шин, каждая из которых обеспечивает упрощение взаимодействия различных подсистем, высокую пропускную способность, избыточность (для увеличения отказоустойчивости) и эффективность.
Традиционно шины делятся на шины, обеспечивающие организацию связи процессора с памятью, и шины ввода/вывода. Шины ввода/вывода могут иметь большую протяженность, поддерживать подсоединение многих типов устройств, и обычно следуют одному из шинных стандартов. Шины процессор-память, с другой стороны, сравнительно короткие, обычно высокоскоростные и соответствуют организации системы памяти для обеспечения максимальной пропускной способности канала память-процессор. На этапе разработки системы, для шины процессор-память заранее известны все типы и параметры устройств, которые должны соединяться между собой, в то время как разработчик шины ввода/вывода должен иметь дело с устройствами, различающимися по задержке и пропускной способности.
Как уже было отмечено, с целью снижения стоимости некоторые компьютеры имеют единственную шину для памяти и устройств ввода/вывода. Такая шина часто называется системной. Персональные компьютеры, как правило, строятся на основе одной системной шины в стандартах ISA, EISA или MCA. Необходимость сохранения баланса производительности по мере роста быстродействия микропроцессоров привела к двухуровневой организации шин в персональных компьютерах на основе локальной шины. Локальной шиной называется шина, электрически выходящая непосредственно на контакты микропроцессора. Она обычно объединяет процессор, память, схемы буферизации для системной шины и ее контроллер, а также некоторые вспомогательные схемы. Типичными примерами локальных шин являются VL-Bus и PCI.
Рассмотрим типичную транзакцию на шине. Шинная транзакция включает в себя две части: посылку адреса и прием (или посылку) данных.
Шинные транзакции обычно определяются характером взаимодействия с памятью: транзакция типа "Чтение" передает данные из памяти (либо в ЦП, либо в устройство ввода/вывода), транзакция типа "Запись" записывает данные в память. В транзакции типа "Чтение" по шине сначала посылается в память адрес вместе с соответствующими сигналами управления, индицирующими чтение. Память отвечает, возвращая на шину данные с соответствующими сигналами управления. Транзакция типа "Запись" требует, чтобы ЦП или устройство в/в послало в память адрес и данные и не ожидает возврата данных. Обычно ЦП вынужден простаивать во время интервала между посылкой адреса и получением данных при выполнении чтения, но часто он не ожидает завершения операции при записи данных в память.
Разработка шины связана с реализацией ряда дополнительных возможностей (рис. 9.1). Решение о выборе той или иной возможности зависит от целевых параметров стоимости и производительности. Первые три возможности являются очевидными: раздельные линии адреса и данных, более широкие (имеющие большую разрядность) шины данных и режим групповых пересылок (пересылки нескольких слов) дают увеличение производительности за счет увеличения стоимости.
Следующий термин, указанный в таблице, - количество главных устройств шины (bus master). Главное устройство шины - это устройство, которое может инициировать транзакции чтения или записи. ЦП, например, всегда является главным устройством шины. Шина имеет несколько главных устройств, если имеется несколько ЦП или когда устройства ввода/вывода могут инициировать транзакции на шине. Если имеется несколько таких устройств, то требуется схема арбитража, чтобы решить, кто следующий захватит шину. Арбитраж часто основан либо на схеме с фиксированным приоритетом, либо на более "справедливой" схеме, которая случайным образом выбирает, какое главное устройство захватит шину.
В настоящее время используются два типа шин, отличающиеся способом коммутации: шины с коммутацией цепей (circuit-switched bus) и шины с коммутацией пакетов (packet-switched bus), получившие свои названия по аналогии со способами коммутации в сетях передачи данных.
Шина с коммутацией пакетов при наличии нескольких главных устройств шины обеспечивает значительно большую пропускную способность по сравнению с шиной с коммутацией цепей за счет разделения транзакции на две логические части: запроса шины и ответа. Такая методика получила название "расщепления" транзакций (split transaction). (В некоторых системах такая возможность называется шиной соединения/разъединения (connect/disconnect) или конвейерной шиной (pipelined bus). Транзакция чтения разбивается на транзакцию запроса чтения, которая содержит адрес, и транзакцию ответа памяти, которая содержит данные. Каждая транзакция теперь должна быть помечена (тегирована) соответствующим образом, чтобы ЦП и память могли сообщить что есть что.
Шина с коммутацией цепей не делает расщепления транзакций, любая транзакция на ней есть неделимая операция. Главное устройство запрашивает шину, после арбитража помещает на нее адрес и блокирует шину до окончания обслуживания запроса. Большая часть этого времени обслуживания при этом тратится не на выполнение операций на шине (например, на задержку выборки из памяти). Таким образом, в шинах с коммутацией цепей это время просто теряется. Расщепленные транзакции делают шину доступной для других главных устройств пока память читает слово по запрошенному адресу. Это, правда, также означает, что ЦП должен бороться за шину для посылки данных, а память должна бороться за шину, чтобы вернуть данные. Таким образом, шина с расщеплением транзакций имеет более высокую пропускную способность, но обычно она имеет и большую задержку, чем шина, которая захватывается на все время выполнения транзакции. Транзакция называется расщепленной, поскольку произвольное количество других пакетов или транзакций могут использовать шину между запросом и ответом.
Последний вопрос связан с выбором типа синхронизации и определяет является ли шина синхронной или асинхронной. Если шина синхронная, то она включает сигналы синхронизации, которые передаются по линиям управления шины, и фиксированный протокол, определяющий расположение сигналов адреса и данных относительно сигналов синхронизации.
Поскольку практически никакой дополнительной логики не требуется для того, чтобы решить, что делать в следующий момент времени, эти шины могут быть и быстрыми, и дешевыми. Однако они имеют два главных недостатка. Все на шине должно происходить с одной и той же частотой синхронизации, поэтому из-за проблемы перекоса синхросигналов, синхронные шины не могут быть длинными. Обычно шины процессор-память синхронные.
Асинхронная шина, с другой стороны, не тактируется. Вместо этого обычно используется старт-стопный режим передачи и протокол "рукопожатия" (handshaking) между источником и приемником данных на шине. Эта схема позволяет гораздо проще приспособить широкое разнообразие устройств и удлинить шину без беспокойства о перекосе сигналов синхронизации и о системе синхронизации. Если может использоваться синхронная шина, то она обычно быстрее, чем асинхронная, из-за отсутствия накладных расходов на синхронизацию шины для каждой транзакции. Выбор типа шины (синхронной или асинхронной) определяет не только пропускную способность, но также непосредственно влияет на емкость системы ввода/вывода в терминах физического расстояния и количества устройств, которые могут быть подсоединены к шине. Асинхронные шины по мере изменения технологии лучше масштабируются. Шины ввода/вывода обычно асинхронные.
| Возможность | Высокая производительность | Низкая стоимость | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Общая разрядность шины | Отдельные линии адреса и данных | Мультиплексирование линий адреса и данных | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ширина (рязрядность) данных | Чем шире, тем быстрее (например, 32 бит) | Чем уже, тем дешевле (например, 8 бит) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Размер пересылки | Пересылка нескольких слов имеет меньшие накладные расходы | Пересылка одного слова дешевле | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Главные устройства шины | Несколько (требуется арбитраж) | Одно (арбитраж не нужен) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Расщепленные транзакции? | Да - отдельные пакеты Запроса и Ответа дают большую полосу пропускания (нужно несколько главных устройств) | Нет - продолжающееся соединение дешевле и имеет меньшую задержку | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Тип синхронизации | Синхронные | Асинхронные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Рис. 9.1. Основные возможности шин
Стандарты шин
Обычно количество и типы устройств ввода/вывода в вычислительных системах не фиксируются, что позволяет пользователю самому подобрать необходимую конфигурацию. Шина ввода/вывода компьютера может рассматриваться как шина расширения, обеспечивающая постепенное наращивание устройств ввода/вывода. Поэтому стандарты играют огромную роль, позволяя разработчикам компьютеров и устройств ввода/вывода работать независимо. Появление стандартов определяется разными обстоятельствами.
Иногда широкое распространение и популярность конкретных машин становятся причиной того, что их шина ввода/вывода становится стандартом де факто. Примерами таких шин могут служить PDP-11 Unibus и IBM PC-AT Bus. Иногда стандарты появляются также в результате определенных достижений по стандартизации в некотором секторе рынка устройств ввода/вывода. Интеллектуальный периферийный интерфейс (IPI - Intelligent Peripheral Interface) и Ethernet являются примерами стандартов, появившихся в результате кооперации производителей. Успех того или иного стандарта в значительной степени определяется его принятием такими организациями как ANSI (Национальный институт по стандартизации США) или IEEE (Институт инженеров по электротехнике и радиоэлектронике). Иногда стандарт шины может быть прямо разработан одним из комитетов по стандартизации: примером такого стандарта шины является FutureBus.
На рис. 9.2 представлены характеристики нескольких стандартных шин. Заметим, что строки этой таблицы, касающиеся пропускной способности, не указаны в виде одной цифры для шин процессор-память (VME, FutureBus, MultibusII). Размер пересылки, из-за разных накладных расходов шины, сильно влияет на пропускную способность. Поскольку подобные шины обычно обеспечивают связь с памятью, то пропускная способность шины зависит также от быстродействия памяти. Например, в идеальном случае при бесконечном размере пересылки и бесконечно быстрой памяти (время доступа 0 нсек) шина FutureBus на 240% быстрее шины VME, но при пересылке одиночных слов из 150-нсекундной памяти шина FutureBus только примерно на 20% быстрее, чем шина VME.
| VME bus | FutureBus | Multibus II | IPI | SCSI | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ширина шины (кол-во сигналов) | 128 | 96 | 96 | 16 | 8 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Мультиплекси-рование адреса/данных | Нет | Да | Да | ( | ( | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Разрядность данных | 16/32 бит | 32 бит | 32 бит | 16 бит | 8 бит | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Размер пересылки (слов) | Одиночная или групповая | Одиночная или групповая | Одиночная или групповая | Одиночная или групповая | Одиночная или групповая | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Количество главных устройств шины | Несколько | Несколько | Несколько | Одно | Несколько | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Расщепление транзакций | Нет | Доп. возможность | Доп. возможность | Доп. возможность | Доп. возможность | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Полоса пропускания (время доступа - 0 нс - 1 слово) | 25.9 Мб/c | 37.0 Мб/c | 20.0 Мб/c | 25.0 Мб/c | 5.0 Мб/c | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Полоса пропускания (время доступа - 150 нс - 1 слово) | 12.9 Мб/c | 15.5 Мб/c | 10.0 Мб/c | 25.0 Мб/c | 5.0 Мб/c | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Полоса пропускания (время доступа - 0 нс - неогр. размер блока) | 27.9 Мб/c | 95.2 Мб/c | 40.0 Мб/c | 25.0 Мб/c | 5.0 Мб/c | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Полоса пропускания (время доступа - 150 нс - неогр. размер блока) | 13.6 Мб/c | 20.8 Мб/c | 13.3 Мб/c | 25.0 Мб/c | 5.0 Мб/c | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Максимальное количество устройств | 21 | 20 | 21 | 8 | 7 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Максимальная длина шины | 0.5 м | 0.5 м | 0.5 м | 50 м | 25 м | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Стандарт | IEEE 1014 | IEEE 896.1 | ANSI/ IEEE 1296 | ANSI X3.129 | ANSI X3.131 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Одной из популярных шин персональных компьютеров была системная шина IBM PC/XT, обеспечивавшая передачу 8 бит данных. Кроме того, эта шина включала 20 адресных линий, которые ограничивали адресное пространство пределом в 1 Мбайт. Для работы с внешними устройствами в этой шине были предусмотрены также 4 линии аппаратных прерываний (IRQ) и 4 линии для требования внешними устройствами прямого доступа к памяти (DMA). Для подключения плат расширения использовались специальные 62-контактные разъемы. При этом системная шина и микропроцессор синхронизировались от одного тактового генератора с частотой 4.77 МГц. Таким образом теоретическая скорость передачи данных могла достигать немногим более 4 Мбайт/с.
Системная шина ISA (Industry Standard Architecture) впервые стала применяться в персональных компьютерах IBM PC/AT на базе процессора i286.
Эта системная шина отличалась наличием второго, 36-контактного дополнительного разъема для соответствующих плат расширения. За счет этого количество адресных линий было увеличено на 4, а данных - на 8, что позволило передавать параллельно 16 бит данных и обращаться к 16 Мбайт системной памяти. Количество линий аппаратных прерываний в этой шине было увеличено до 15, а каналов прямого доступа - до 7. Системная шина ISA полностью включала в себя возможности старой 8-разрядной шины. Шина ISA позволяет синхронизировать работу процессора и шины с разными тактовыми частотами. Она работает на частоте 8 МГц, что соответствует максимальной скорости передачи 16 Мбайт/с.
С появлением процессоров i386, i486 и Pentium шина ISA стала узким местом персональных компьютеров на их основе. Новая системная шина EISA (Extended Industry Standard Architecture), появившаяся в конце 1988 года, обеспечивает адресное пространство в 4 Гбайта, 32-битовую передачу данных (в том числе и в режиме DMA), улучшенную систему прерываний и арбитраж DMA, автоматическую конфигурацию системы и плат расширения. Устройства шины ISA могут работать на шине EISA. Шина EISA предусматривает централизованное управление доступом к шине за счет наличия специального устройства - арбитра шины. Поэтому к ней может подключаться несколько главных устройств шины. Улучшенная система прерываний позволяет подключать к каждой физической линии запроса на прерывание несколько устройств, что снимает проблему количества линий прерывания. Шина EISA тактируется частотой около 8 МГц и имеет максимальную теоретическую скорость передачи данных 33 Мбайт/с.
Шина MCA также обеспечивает 32-разрядную передачу данных, тактируется частотой 10 МГц, имеет средства автоматического конфигурирования и арбитража запросов. В отличие от EISA она не совместима с шиной ISA и используется только в компьютерах компании IBM.
Шина VL-bus, предложенная ассоциацией VESA (Video Electronics Standard Association), предназначалась для увеличения быстродействия видеоадаптеров и контроллеров дисковых накопителей для того, чтобы они могли работать с тактовой частотой до 40 МГц.
Шина VL- bus имеет 32 линии данных и позволяет подключать до трех периферийных устройств, в качестве которых наряду с видеоадаптерами и дисковыми контроллерами могут выступать и сетевые адаптеры. Максимальная скорость передачи данных по шине VL-bus может составлять около 130 Мбайт/с. После появления процессора Pentium ассоциация VESA приступила к работе над новым стандартом VL-bus версии 2, который предусматривает использование 64-битовой шины данных и увеличение количества разъемов расширения. Ожидаемая скорость передачи данных - до 400 Мбайт/с.
Шина PCI (Peripheral Component Interconnect) также, как и шина VL-bus, поддерживает 32-битовый канал передачи данных между процессором и периферийными устройствами, работает на тактовой частоте 33 МГц и имеет максимальную пропускную способность 120 Мбайт/с. При работе с процессорами i486 шина PCI дает примерно те же показатели производительности, что и шина VL-bus. Однако, в отличие от последней, шина PCI является процессорно независимой (шина VL-bus подключается непосредственно к процессору i486 и только к нему). Ee легко подключить к различным центральным процессорам. В их числе Pentium, Alpha, R4400 и PowerPC.
Шина VME приобрела большую популярность как шина ввода/вывода в рабочих станциях и серверах на базе RISC-процессоров. Эта шина высоко стандартизована, имеется несколько версий этого стандарта. В частности, VME32 - 32-битовая шина с производительностью 30 Мбайт/с, а VME64 - 64-битовая шина с производительностью 160 Мбайт/с.
В однопроцессорных и многопроцессорных рабочих станциях и серверах на основе микропроцессоров SPARC одновременно используются несколько типов шин: SBus, MBus и XDBus, причем шина SBus применяется в качестве шины ввода/вывода, а MBus и XDBus - в качестве шин для объединения большого числа процессоров и памяти.
Шина SBus (известная также как стандарт IEEE-1496) имеет 32-битовую и 64-битовую реализацию, работает на частоте 20 и 25 МГц и имеет максимальную скорость передачи данных в 32-битовом режиме равную соответственно 80 или 100 Мбайт/с.
Шина предусматривает режим групповой пересылки данных с максимальным размером пересылки до 128 байт. Она может работать в двух режимах передачи данных: режиме программируемого ввода/вывода и в режиме прямого доступа к виртуальной памяти (DVMA). Последний режим особенно эффективен при передаче больших блоков данных.
Шина MBus работает на тактовой частоте 50 МГц в синхронном режиме с мультиплексированием адреса и данных. Общее число сигналов шины равно 100, а разрядность шины данных составляет 64 бит. По шине передаются 36-битовые физические адреса. Шина обеспечивает протокол поддержания когерентного состояния кэш-памяти нескольких (до четырех) процессоров, имеет максимальную пропускную способность в 400 Мбайт/с, а типовая скорость передачи составляет 125 Мбайт/с. Отличительными свойствами шины MBus являются: возможность увеличения числа процессорных модулей, поддержка симметричной мультипроцессорной обработки, высокая пропускная способность при обмене с памятью и подсистемой ввода/вывода, открытые (непатентованные) спецификации интерфейсов.
Шина MBus была разработана для относительно небольших систем (ее длина ограничивается десятью дюймами, что позволяет объединить до четырех процессоров с кэш-памятью второго уровня и основной памятью). Для построения систем с большим числом процессоров нужна большая масштабируемость шины. Одна из подобного рода шин - XDBus, используется в серверах SPARCserver 1000 (до 8 процессоров) и SPARCcenter 2000 (до 20 процессоров) компании Sun Microsystems и SuperServer 6400 компании Cray Research (до 64 процессоров). XDBus представляет собой шину, работающую в режиме расщепления транзакций. Это позволяет ей, имея пиковую производительность в 400 Мбайт/с, поддерживать типовую скорость передачи на уровне более 310 Мбайт/с.
В современных компьютерах часто применяются и фирменные (запатентованные) шины, обеспечивающие очень высокую пропускную способность для построения многопроцессорных серверов. Одной из подобных шин является системная шина POWERpath-2, которая применяется в суперсервере Chellenge компании Silicon Graphics.
Она способна поддерживать эффективную работу до 36 процессоров MIPS R4400 (9 процессорных плат с четырьмя 150 МГц процессорами на каждой плате) с общей расслоенной памятью объемом до 16 Гбайт (коэффициент расслоения памяти равен восьми). POWERpath-2 имеет разрядность данных 256 бит, разрядность адреса 40 бит, и работает на частоте 50 МГц с пониженным напряжением питания. Она поддерживает методику расщепления транзакций, причем может иметь до восьми отложенных транзакций чтения одновременно. При этом арбитраж шины адреса и шины данных выполняется независимо. POWERpath-2 поддерживает протокол когерентного состояния кэш-памяти каждого процессора в системе.
Одной из наиболее популярных шин ввода-вывода в настоящее время является шина SCSI.
Под термином SCSI - Small Computer System Interface (Интерфейс малых вычислительных систем) обычно понимается набор стандартов, разработанных Национальным институтом стандартов США (ANSI) и определяющих механизм реализации магистрали передачи данных между системной шиной компьютера и периферийными устройствами. На сегодняшний день приняты два стандарта (SCSI-1 и SCSI-2). Стандарт SCSI-3 находится в процессе доработки.
Начальный стандарт 1986 года, известный теперь под названием SCSI-1, определял рабочие спецификации протокола шины, набор команд и электрические параметры. В 1992 году этот стандарт был пересмотрен с целью устранения недостатков первоначальной спецификации (особенно в части синхронного режима передачи данных) и добавления новых возможностей повышения производительности, таких как "быстрый режим" (fast mode), "широкий режим" (wide mode) и помеченные очереди. Этот пересмотренный стандарт получил название SCSI-2 и в настоящее время используется большинством поставщиков вычислительных систем.
Первоначально SCSI предназначался для использования в небольших дешевых системах и поэтому был ориентирован на достижение хороших результатов при низкой стоимости. Характерной его чертой является простота, особенно в части обеспечения гибкости конфигурирования периферийных устройств без изменения организации основного процессора.
Главной особенностью подсистемы SCSI является размещение в периферийном оборудовании интеллектуального контроллера.
Для достижения требуемого высокого уровня независимости от типов периферийных устройств в операционной системе основной машины, устройства SCSI представляются имеющими очень простую архитектуру. Например, геометрия дискового накопителя представляется в виде линейной последовательности одинаковых блоков, хотя в действительности любой диск имеет более сложную многомерную геометрию, содержащую поверхности, цилиндры, дорожки, характеристики плотности, таблицу дефектных блоков и множество других деталей. В этом случае само устройство или его контроллер несут ответственность за преобразование упрощенной SCSI модели в данные для реального устройства.
Стандарт SCSI-2 определяет в частности различные режимы: Wide SCSI, Fast SCSI и Fast-and-Wide SCSI. Стандарт SCSI-1 определяет построение периферийной шины на основе 50-жильного экранированного кабеля, описывает методы адресации и электрические характеристики сигналов. Шина данных SCSI-1 имеет разрядность 8 бит, а максимальная скорость передачи составляет 5 Мбайт/сек. Fast SCSI сохраняет 8-битовую шину данных и тем самым может использовать те же самые физические кабели, что и SCSI-1. Он отличается только тем, что допускает передачи со скоростью 10 Мбайт/сек в синхронном режиме. Wide SCSI удваивает либо учетверяет разрядность шины данных (либо 16, либо 32 бит), допуская соответственно передачи со скоростью либо 10, либо 20 Мбайт/сек. В комбинации Fast-and-Wide SCSI возможно достижение скоростей передачи 20 и 40 Мбайт/сек соответственно.
Однако поскольку в обычном 50-жильном кабеле просто не хватает жил, комитет SCSI решил расширить спецификацию вторым 66-жильным кабелем (так называемый B-кабель). B-кабель имеет дополнительные линии данных и ряд других сигнальных линий, позволяющие реализовать режим Fast-and-Wide.
В реализации режима Wide SCSI предложена также расширенная адресация, допускающая подсоединение к шине до 16 устройств (вместо стандартных восьми).Это значительно увеличивает гибкость подсистемы SCSI, правда приводит к появлению дополнительных проблем, связанных с эффективностью ее использования.
Реализация режимов Wide-SCSI и Fast-and-Wide SCSI до 1994 года редко использовалась, поскольку эффективность их применения не была достаточно высокой. Однако широкое распространение дисковых массивов и дисковых накопителей со скоростью вращения 7200 оборотов в минуту делают эту технологию весьма актуальной.
Следует отметить некоторую путаницу в терминологии. Часто стандартный 50-контактный разъем также называют разъемом SCSI-1, а более новый микроразъем - разъемом SCSI-2. Стандарт SCSI определяет только количество жил в кабеле, и вообще не определяет тип разъема.
Устройства архивирования информации
В качестве носителя для резервного копирования информации обычно используется магнитная лента. Резервное копирование предполагает использование различных стратегий и различных конфигураций оборудования в зависимости от требований пользователя. При планировании и создании системы этим вопросам приходится уделять большое внимание, так как обычно требования к системе резервного копирования выходят далеко за рамки простого обеспечения емкости носителя, превышающей емкость дисковой памяти системы, или выбора скорости операций копирования на магнитную ленту.
Среди этих вопросов следует выделить, например, такие как определение количества клиентов, копирование данных которых должно осуществляться одновременно; цикличность операций копирования, т.е. по каким дням и в какие часы такое копирование
должно осуществляться, а также уровень копирования (полное, частичное или
смешанное); определение устройств на которых должно выполняться резервное копирование и т.д.
В настоящее время в большинстве систем накопители на магнитных лентах (НМЛ) обычно подсоединяются к компьютеру с помощью шины SCSI. Очень часто к этой же шине подсоединяются и дисковые накопители. К сожалению, высокий коэффициент использования шины SCSI практически всеми применяемыми в настоящее время типами НМЛ становится критическим фактором при организации резервного копирования и восстановления информации особенно в больших серверах с высокой степенью готовности. В таблице 9.1 приведены типичные параметры НМЛ. Очевидно такая высокая загрузка шины SCSI (до 20 - 65 % пропускной способности шины) при работе НМЛ накладывает определенные ограничения как на конфигурацию и типы применяемых НМЛ, так и на организацию самого резервного копирования.
Таблица 9.1
| Тип НДЛ | Емкость | Скорость передачи данных | Скорость пересылки по шине | Коэффициент использования шины SCSI | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 мм 8 мм 8 мм 1/2" 9 дор. 1/4" QIC | 5 Гб 2.3 Гб 5 Гб 120 Мб 150 Мб | 920 Кб/c 220 Кб/c 500 Кб/c 780 Кб/c 200 Кб/c | 5 Мб/с (синх.) 1.2 Мб/с (асинх.) 3 Мб/с (асинх.) 1.2 Мб/с (асинх.) 1.0 Мб/с (асинх.) | 25 % 25 % 20 % 65-75 % 28 % | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Наиболее популярным в настоящее время являются НМЛ с 8 и 4 мм цифровой аудио- лентой (DAT), использующие технологию спирального сканирования. В отличие от традиционных НМЛ со стационарными головками и ограниченным числом дорожек, эти устройства осуществляют чтение и запись данных на медленно двигающуюся магнитную ленту с помощью головок, размещаемых на быстро вращающемся барабане. При этом дорожки пересекают ленту с края на край и расположены под небольшим углом к направлению, перпендикулярному направлению движения ленты. Иногда эту технологию называют "поперечной записью". На сегодняшний день подобные устройства дают наивысшую поверхностную плотность записи. Например, накопитель EXB-8200 компании Exabyte Corp. позволяет записывать около 35 мегабит на квадратный дюйм 8 мм ленты, а накопитель EXB-8500 - около 75 мегабит на квадратный дюйм. Устройства DAT записывают данные на 4 мм ленту с плотностью 114 мегабит на дюйм, что близко к теоретическому пределу плотности записи. Дальнейшее ее увеличение требует смены типа носителя или использования технологии компрессии (сжатия) данных.
На сегодняшний день продолжают использоваться и старые типы катушечных НМЛ, которые используют стандартную магнитную ленту шириной 0.5 дюйма. Они главным образом применяются для обмена информацией со старыми ЭВМ и поддерживают плотность записи 6250, 1600 и 800 бит на дюйм.
Наиболее популярными в течение многих лет были 150-250 Мб картриджи QIC с лентой шириной 1/4 дюйма. В настоящее время существует 10 производственных стандартов для картриджей конструктива 5.25" и 9 стандартов мини-картриджей конструктива 3.5". В мае 1994 года появился новый формат для записи 2 Гбайт (без сжатия) на микрокартридже QIC-153 c барий-ферритовой лентой длиной 400 футов. QIC-картриджи вмещают до 1200 футов магнитной ленты, при этом данные записываются на дорожках, расположенных вдоль ленты. Число дорожек может достигать 48. В зависимости от формата (QIC-40, QIC-80, QIC-3GB(M) и т.д.) мини-картриджи имеют емкость (без сжатия) от 40 Мбайт до 3 и более Гбайт.
Картриджи наибольшей емкости позволяют записать до 13 Гбайт данных. В настоящее время наблюдается рост числа накопителей QIC с картриджами емкостью до 5 Гбайт и форматом записи 5GB(M). В 1995 году ожидается появление накопителей QIC формата 25 Мбайт с постоянной скоростью передачи 2.4 Мбайт/с. Такие системы составят серьезную конкуренцию 8 мм накопителям типа Exabyte, которые сейчас доминируют на рынке систем хранения большой емкости.
Одним из сравнительно новых направлений в области резервного копирования является появление устройств ленточных массивов (аналогичных дисковым массивам), используемых главным образом в системах высокой готовности. Примером такого устройства может служить CLARiiON Series 4000 tape array компании Data General. Оно может иметь в своем составе до пяти 4 мм DAT накопителей общей емкостью до 25 Гбайт. Устройство относится к разряду открытых систем и совместимо со всеми UNIX-платформами компаний IBM, Sun, Hewlett-Packard, Unisys и ICL.
[] [] []
в вычислительной системе иногда оказываются
Вопросы организации ввода/вывода в вычислительной системе иногда оказываются вне внимания потребителей. Это привело к тому, что при оценке производительности системы часто используются только оценки производительности процессора, а оценкой системы ввода/вывода пренебрегают. Такое отношение к системам ввода/вывода, как к некоторым не очень важным понятиям, проистекает также из термина "периферия", который применяется к устройствам ввода/вывода.
Однако это противоречит здравому смыслу. Компьютер без устройств ввода/вывода - как автомобиль без колес - на таком автомобиле далеко не уедешь. Очевидно одной из наиболее правильных оценок производительности системы является время ответа (время между моментом ввода пользователем задания и получения им результата), которое учитывает все накладные расходы, связанные с выполнением задания в системе, включая ввод/вывод.
Кроме того, важность системы ввода/вывода определяется еще и тем, что быстрое увеличение производительности процессоров настолько изменило принципы классификации компьютеров, что именно по организации ввода/вывода мы можем как-то грубо их отличать: разница между мейнфреймом и миникомпьютером заключается в том, что мейнфрейм может поддерживать намного больше терминалов и дисков; разница между миникомпьютером и рабочей станцией заключается в том, что рабочая станция имеет экран, клавиатуру и мышь; разница между файл-сервером и рабочей станцией заключается в том, что файл-сервер имеет диски и ленточные устройства, а экран, клавиатура и мышь отсутствуют; разница между рабочей станцией и персональным компьютером заключается лишь в том, что рабочие станции всегда соединены друг с другом с помощью локальной сети.
Уже сейчас мы можем наблюдать, что в компьютерах различного ценового класса от рабочих станций до суперкомпьютеров (суперсерверов) используется один и тот же тип микропроцессора. Различия в стоимости и производительности определяются практически только организацией систем памяти и ввода/вывода (а также количеством процессоров).
Как уже отмечалось, производительность процессоров растет со скоростью 50-100% в год. Если одновременно не улучшались бы характеристики систем ввод/вывода, то, очевидно, разработка новых систем зашла бы в тупик. Важность оценки работы систем ввода/вывода была осознана многими пользователями компьютеров. Были разработаны специальные тестовые программы, позволяющие оценить эффективность систем ввода/вывода. В частности, такие тесты применяются для оценки суперкомпьютеров, систем обработки транзакций и файл-серверов.
Классификация систем параллельной обработки данных
На протяжении всей истории развития вычислительной техники делались попытки найти какую-то общую классификацию, под которую подпадали бы все возможные направления развития компьютерных архитектур. Ни одна из таких классификаций не могла охватить все разнообразие разрабатываемых архитектурных решений и не выдерживала испытания временем. Тем не менее в научный оборот попали и широко используются ряд терминов, которые полезно знать не только разработчикам, но и пользователям компьютеров.
Любая вычислительная система (будь то супер-ЭВМ или персональный компьютер) достигает своей наивысшей производительности благодаря использованию высокоскоростных элементов и параллельному выполнению большого числа операций. Именно возможность параллельной работы различных устройств системы (работы с перекрытием) является основой ускорения основных операций.
Параллельные ЭВМ часто подразделяются по классификации Флинна на машины типа SIMD (Single Instruction Multiple Data - с одним потоком команд при множественном потоке данных) и MIMD (Multiple Instruction Multiple Data - с множественным потоком команд при множественном потоке данных). Как и любая другая, приведенная выше классификация несовершенна: существуют машины прямо в нее не попадающие, имеются также важные признаки, которые в этой классификации не учтены. В частности, к машинам типа SIMD часто относят векторные процессоры, хотя их высокая производительность зависит от другой формы параллелизма - конвейерной организации машины. Многопроцессорные векторные системы, типа Cray Y-MP, состоят из нескольких векторных процессоров и поэтому могут быть названы MSIMD (Multiple SIMD).
Классификация Флинна не делает различия по другим важным для вычислительных моделей характеристикам, например, по уровню "зернистости" параллельных вычислений и методам синхронизации.
Можно выделить четыре основных типа архитектуры систем параллельной обработки:
1) Конвейерная и векторная обработка.
Основу конвейерной обработки составляет раздельное выполнение некоторой операции в несколько этапов (за несколько ступеней) с передачей данных одного этапа следующему.
Производительность при этом возрастает благодаря тому, что одновременно на различных ступенях конвейера выполняются несколько операций. Конвейеризация эффективна только тогда, когда загрузка конвейера близка к полной, а скорость подачи новых операндов соответствует максимальной производительности конвейера. Если происходит задержка, то параллельно будет выполняться меньше операций и суммарная производительность снизится. Векторные операции обеспечивают идеальную возможность полной загрузки вычислительного конвейера.
При выполнении векторной команды одна и та же операция применяется ко всем элементам вектора (или чаще всего к соответствующим элементам пары векторов). Для настройки конвейера на выполнение конкретной операции может потребоваться некоторое установочное время, однако затем операнды могут поступать в конвейер с максимальной скоростью, допускаемой возможностями памяти. При этом не возникает пауз ни в связи с выборкой новой команды, ни в связи с определением ветви вычислений при условном переходе. Таким образом, главный принцип вычислений на векторной машине состоит в выполнении некоторой элементарной операции или комбинации из нескольких элементарных операций, которые должны повторно применяться к некоторому блоку данных. Таким операциям в исходной программе соответствуют небольшие компактные циклы.
2) Машины типа SIMD. Машины типа SIMD состоят из большого числа идентичных процессорных элементов, имеющих собственную память. Все процессорные элементы в такой машине выполняют одну и ту же программу. Очевидно, что такая машина, составленная из большого числа процессоров, может обеспечить очень высокую производительность только на тех задачах, при решении которых все процессоры могут делать одну и ту же работу. Модель вычислений для машины SIMD очень похожа на модель вычислений для векторного процессора: одиночная операция выполняется над большим блоком данных.
В отличие от ограниченного конвейерного функционирования векторного процессора, матричный процессор (синоним для большинства SIMD-машин) может быть значительно более гибким.
Обрабатывающие элементы таких процессоров - это универсальные программируемые ЭВМ, так что задача, решаемая параллельно, может быть достаточно сложной и содержать ветвления. Обычное проявление этой вычислительной модели в исходной программе примерно такое же, как и в случае векторных операций: циклы на элементах массива, в которых значения, вырабатываемые на одной итерации цикла, не используются на другой итерации цикла.
Модели вычислений на векторных и матричных ЭВМ настолько схожи, что эти ЭВМ часто обсуждаются как эквивалентные.

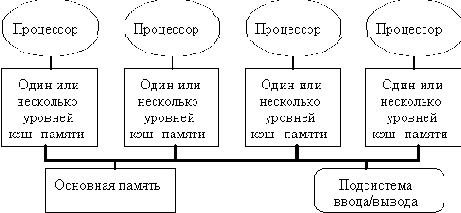

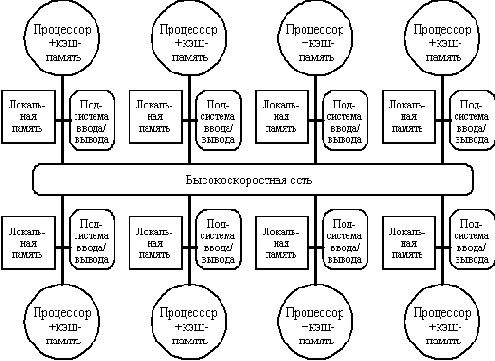

3) Машины типа MIMD. Термин "мультипроцессор" покрывает большинство машин типа MIMD и (подобно тому, как термин "матричный процессор" применяется к машинам типа SIMD) часто используется в качестве синонима для машин типа MIMD. В мультипроцессорной системе каждый процессорный элемент (ПЭ) выполняет свою программу достаточно независимо от других процессорных элементов. Процессорные элементы, конечно, должны как-то связываться друг с другом, что делает необходимым более подробную классификацию машин типа MIMD. В мультипроцессорах с общей памятью (сильносвязанных мультипроцессорах) имеется память данных и команд, доступная всем ПЭ. С общей памятью ПЭ связываются с помощью общей шины или сети обмена. В противоположность этому варианту в слабосвязанных многопроцессорных системах (машинах с локальной памятью) вся память делится между процессорными элементами и каждый блок памяти доступен только связанному с ним процессору. Сеть обмена связывает процессорные элементы друг с другом.
Базовой моделью вычислений на MIMD-мультипроцессоре является совокупность независимых процессов, эпизодически обращающихся к разделяемым данным. Существует большое количество вариантов этой модели. На одном конце спектра - модель распределенных вычислений, в которой программа делится на довольно большое число параллельных задач, состоящих из множества подпрограмм. На другом конце спектра - модель потоковых вычислений, в которых каждая операция в программе может рассматриваться как отдельный процесс.
Такая операция ждет своих входных данных (операндов), которые должны быть переданы ей другими процессами. По их получении операция выполняется, и полученное значение передается тем процессам, которые в нем нуждаются. В потоковых моделях вычислений с большим и средним уровнем гранулярности, процессы содержат большое число операций и выполняются в потоковой манере.
4) Многопроцессорные машины с SIMD-процессорами.
Многие современные супер-ЭВМ представляют собой многопроцессорные системы, в которых в качестве процессоров используются векторные процессоры или процессоры типа SIMD. Такие машины относятся к машинам класса MSIMD.
Языки программирования и соответствующие компиляторы для машин типа MSIMD обычно обеспечивают языковые конструкции, которые позволяют программисту описывать "крупнозернистый" параллелизм. В пределах каждой задачи компилятор автоматически векторизует подходящие циклы. Машины типа MSIMD, как можно себе представить, дают возможность использовать лучший из этих двух принципов декомпозиции: векторные операции ("мелкозернистый" параллелизм) для тех частей программы, которые подходят для этого, и гибкие возможности MIMD-архитектуры для других частей программы.
Многопроцессорные системы за годы развития вычислительной техники претерпели ряд этапов своего развития. Исторически первой стала осваиваться технология SIMD. Однако в настоящее время наметился устойчивый интерес к архитектурам MIMD. Этот интерес главным образом определяется двумя факторами:
Архитектура MIMD дает большую гибкость: при наличии адекватной поддержки со стороны аппаратных средств и программного обеспечения MIMD может работать как однопользовательская система, обеспечивая высокопроизводительную обработку данных для одной прикладной задачи, как многопрограммная машина, выполняющая множество задач параллельно, и как некоторая комбинация этих возможностей.
Архитектура MIMD может использовать все преимущества современной микропроцессорной технологии на основе строгого учета соотношения стоимость/производительность.
В действительности практически все современные многопроцессорные системы строятся на тех же микропроцессорах, которые можно найти в персональных компьютерах, рабочих станциях и небольших однопроцессорных серверах.
Одной из отличительных особенностей многопроцессорной вычислительной системы является сеть обмена, с помощью которой процессоры соединяются друг с другом или с памятью. Модель обмена настолько важна для многопроцессорной системы, что многие характеристики производительности и другие оценки выражаются отношением времени обработки к времени обмена, соответствующим решаемым задачам. Существуют две основные модели межпроцессорного обмена: одна основана на передаче сообщений, другая - на использовании общей памяти. В многопроцессорной системе с общей памятью один процессор осуществляет запись в конкретную ячейку, а другой процессор производит считывание из этой ячейки памяти. Чтобы обеспечить согласованность данных и синхронизацию процессов, обмен часто реализуется по принципу взаимно исключающего доступа к общей памяти методом "почтового ящика".
В архитектурах с локальной памятью непосредственное разделение памяти невозможно. Вместо этого процессоры получают доступ к совместно используемым данным посредством передачи сообщений по сети обмена. Эффективность схемы коммуникаций зависит от протоколов обмена, основных сетей обмена и пропускной способности памяти и каналов обмена.
Часто, и притом необосновано, в машинах с общей памятью и векторных машинах затраты на обмен не учитываются, так как проблемы обмена в значительной степени скрыты от программиста. Однако накладные расходы на обмен в этих машинах имеются и определяются конфликтами шин, памяти и процессоров. Чем больше процессоров добавляется в систему, тем больше процессов соперничают при использовании одних и тех же данных и шины, что приводит к состоянию насыщения. Модель системы с общей памятью очень удобна для программирования и иногда рассматривается как высокоуровневое средство оценки влияния обмена на работу системы, даже если основная система в действительности реализована с применением локальной памяти и принципа передачи сообщений.
В сетях с коммутацией каналов и в сетях с коммутацией пакетов по мере возрастания требований к обмену следует учитывать возможность перегрузки сети. Здесь межпроцессорный обмен связывает сетевые ресурсы: каналы, процессоры, буферы сообщений. Объем передаваемой информации может быть сокращен за счет тщательной функциональной декомпозиции задачи и тщательного диспетчирования выполняемых функций.
Таким образом, существующие MIMD-машины распадаются на два основных класса в зависимости от количества объединяемых процессоров, которое определяет и способ организации памяти и методику их межсоединений.
К первой группе относятся машины с общей (разделяемой) основной памятью, объединяющие до нескольких десятков (обычно менее 32) процессоров. Сравнительно небольшое количество процессоров в таких машинах позволяет иметь одну централизованную общую память и объединить процессоры и память с помощью одной шины. При наличии у процессоров кэш-памяти достаточного объема высокопроизводительная шина и общая память могут удовлетворить обращения к памяти, поступающие от нескольких процессоров. Поскольку имеется единственная память с одним и тем же временем доступа, эти машины иногда называются UMA (Uniform Memory Access). Такой способ организации со сравнительно небольшой разделяемой памятью в настоящее время является наиболее популярным. Структура подобной системы представлена на рис. 10.1.
Рис. 10.1. Типовая архитектура мультипроцессорной системы с общей памятью.
Вторую группу машин составляют крупномасштабные системы с распределенной памятью. Для того чтобы поддерживать большое количество процессоров приходится распределять основную память между ними, в противном случае полосы пропускания памяти просто может не хватить для удовлетворения запросов, поступающих от очень большого числа процессоров. Естественно при таком подходе также требуется реализовать связь процессоров между собой. На рис. 10.2 показана структура такой системы.
С ростом числа процессоров просто невозможно обойти необходимость реализации модели распределенной памяти с высокоскоростной сетью для связи процессоров.
С быстрым ростом производительности процессоров и связанным с этим ужесточением требования увеличения полосы пропускания памяти, масштаб систем (т.е. число процессоров в системе), для которых требуется организация распределенной памяти, уменьшается, также как и уменьшается число процессоров, которые удается поддерживать на одной разделяемой шине и общей памяти.
Распределение памяти между отдельными узлами системы имеет два главных преимущества. Во-первых, это эффективный с точки зрения стоимости способ увеличения полосы пропускания памяти, поскольку большинство обращений могут выполняться параллельно к локальной памяти в каждом узле. Во-вторых, это уменьшает задержку обращения (время доступа) к локальной памяти. Эти два преимущества еще больше сокращают количество процессоров, для которых архитектура с распределенной памятью имеет смысл.
Обычно устройства ввода/вывода, также как и память, распределяются по узлам и в действительности узлы могут состоять из небольшого числа (2-8) процессоров, соединенных между собой другим способом. Хотя такая кластеризация нескольких процессоров с памятью и сетевой интерфейс могут быть достаточно полезными с точки зрения эффективности в стоимостном выражении, это не очень существенно для понимания того, как такая машина работает, поэтому мы пока остановимся на системах с одним процессором на узел. Основная разница в архитектуре, которую следует выделить в машинах с распределенной памятью заключается в том, как осуществляется связь и какова логическая модель памяти.
Рис. 10.2. Типовая архитектура машины с распределенной памятью.
Модели связи и архитектуры памяти
Как уже было отмечено, любая крупномасштабная многопроцессорная система должна использовать множество устройств памяти, которые физически распределяются вместе с процессорами. Имеется две альтернативных организации адресации этих устройств памяти и связанных с этим два альтернативных метода для передачи данных между процессорами. Физически отдельные устройства памяти могут адресоваться как логически единое адресное пространство, что означает, что любой процессор может выполнять обращения к любым ячейкам памяти, предполагая, что он имеет соответствующие права доступа.
Такие машины называются машинами с распределенной разделяемой (общей) памятью (DSM - distributed shared memory), масштабируемые архитектуры с разделяемой памятью, а иногда NUMA's - Non- Uniform Memory Access, поскольку время доступа зависит от расположения ячейки в памяти.
В альтернативном случае, адресное пространство состоит из отдельных адресных пространств, которые логически не связаны и доступ к которым не может быть осуществлен аппаратно другим процессором. В таком примере каждый модуль процессор-память представляет собой отдельный компьютер, поэтому такие системы называются многомашинными (multicomputers).
С каждой из этих организаций адресного пространства связан свой механизм обмена. Для машины с единым адресным пространством это адресное пространство может быть использовано для обмена данными посредством операций загрузки и записи. Поэтому эти машины и получили название машин с разделяемой (общей) памятью. Для машин с множеством адресных пространств обмен данными должен использовать другой механизм: передачу сообщений между процессорами; поэтому эти машины часто называют машинами с передачей сообщений.
Каждый из этих механизмов обмена имеет свои преимущества. Для обмена в общей памяти это включает:
Совместимость с хорошо понятными используемыми как в однопроцессорных, так и маломасштабных многопроцессорных системах, механизмами, которые используют для обмена общую память.
Простота программирования, когда модели обмена между процессорами сложные или динамически меняются во время выполнения. Подобные преимущества упрощают конструирование компилятора.
Более низкая задержка обмена и лучшее использование полосы пропускания при обмене малыми порциями данных.
Возможность использования аппаратно управляемого кэширования для снижения частоты удаленного обмена, допускающая кэширование всех данных как разделяемых, так и неразделяемых.
Основные преимущества обмена с помощью передачи сообщений являются:
Аппаратура может быть более простой, особенно по сравнению с моделью разделяемой памяти, которая поддерживает масштабируемую когерентность кэш-памяти.
Модели обмена понятны, принуждают программистов (или компиляторы) уделять внимание обмену, который обычно имеет высокую, связанную с ним стоимость.
Конечно, требуемая модель обмена может быть надстроена над аппаратной моделью, которая использует любой из этих механизмов. Поддержка передачи сообщений над разделяемой памятью, естественно, намного проще, если предположить, что машины имеют адекватные полосы пропускания. Основные трудности возникают при работе с сообщениями, которые могут быть неправильно выровнены и сообщениями произвольной длины в системе памяти, которая обычно ориентирована на передачу выровненных блоков данных, организованных как блоки кэш-памяти. Эти трудности можно преодолеть либо с небольшими потерями производительности программным способом, либо существенно без потерь при использовании небольшой аппаратной поддержки.
Построение механизмов реализации разделяемой памяти над механизмом передачи сообщений намного сложнее. Без предполагаемой поддержки со стороны аппаратуры все обращения к разделяемой памяти потребуют привлечения операционной системы как для обеспечения преобразования адресов и защиты памяти, так и для преобразования обращений к памяти в посылку и прием сообщений. Поскольку операции загрузки и записи обычно работают с небольшим объемом данных, то большие накладные расходы по поддержанию такого обмена делают невозможной чисто программную реализацию.
При оценке любого механизма обмена критичными являются три характеристики производительности:
Полоса пропускания: в идеале полоса пропускания механизма обмена будет ограничена полосами пропускания процессора, памяти и системы межсоединений, а не какими-либо аспектами механизма обмена. Связанные с механизмом обмена накладные расходы (например, длина межпроцессорной связи) прямо воздействуют на полосу пропускания.
Задержка: в идеале задержка должна быть настолько мала, насколько это возможно. Для ее определения критичны накладные расходы аппаратуры и программного обеспечения, связанные с инициированием и завершением обмена.
Упрятывание задержки: насколько хорошо механизм скрывает задержку путем перекрытия обмена с вычислениями или с другими обменами.
Каждый из этих параметров производительности воздействует на характеристики обмена. В частности, задержка и полоса пропускания могут меняться в зависимости от размера элемента данных. В общем случае, механизм, который одинаково хорошо работает как с небольшими, так и с большими объемами данных будет более гибким и эффективным.
Таким образом, отличия разных машин с распределенной памятью определяются моделью памяти и механизмом обмена. Исторически машины с распределенной памятью первоначально были построены с использованием механизма передачи сообщений, поскольку это было очевидно проще и многие разработчики и исследователи не верили, что единое адресное пространство можно построить и в машинах с распределенной памятью. С недавнего времени модели обмена с общей памятью действительно начали поддерживаться практически в каждой разработанной машине (характерным примером могут служить системы с симметричной мультипроцессорной обработкой). Хотя машины с централизованной общей памятью, построенные на базе общей шины все еще доминируют в терминах размера компьютерного рынка, долговременные технические тенденции направлены на использование преимуществ распределенной памяти даже в машинах умеренного размера. Как мы увидим, возможно наиболее важным вопросом, который встает при создании машин с распределенной памятью, является вопрос о кэшировании и когерентности кэш-памяти.
Многопроцессорные системы с локальной памятью и многомашинные системы
Существуют два различных способа построения крупномасштабных систем с распределенной памятью. Простейший способ заключается в том, чтобы исключить аппаратные механизмы, обеспечивающие когерентность кэш-памяти, и сосредоточить внимание на создании масштабируемой системы памяти. Несколько компаний разработали такого типа машины. Наиболее известным примером такой системы является компьютер T3D компании Cray Research. В этих машинах память распределяется между узлами (процессорными элементами) и все узлы соединяются между собой посредством того или иного типа сети. Доступ к памяти может быть локальным или удаленным. Специальные контроллеры, размещаемые в узлах сети, могут на основе анализа адреса обращения принять решение о том, находятся ли требуемые данные в локальной памяти данного узла, или размещаются в памяти удаленного узла. В последнем случае контроллеру удаленной памяти посылается сообщение для обращения к требуемым данным.
Чтобы обойти проблемы когерентности, разделяемые (общие) данные не кэшируются. Конечно, с помощью программного обеспечения можно реализовать некоторую схему кэширования разделяемых данных путем их копирования из общего адресного пространства в локальную память конкретного узла. В этом случае когерентностью памяти также будет управлять программное обеспечение. Преимуществом такого подхода является практически минимальная необходимая поддержка со стороны аппаратуры, хотя наличие, например, таких возможностей как блочное (групповое) копирование данных было бы весьма полезным. Недостатком такой организации является то, что механизмы программной поддержки когерентности подобного рода кэш-памяти компилятором весьма ограничены. Существующая в настоящее время методика в основном подходит для программ с хорошо структурированным параллелизмом на уровне программного цикла.
Машины с архитектурой, подобной Cray T3D, называют процессорами (машинами) с массовым параллелизмом (MPP Massively Parallel Processor). К машинам с массовым параллелизмом предъявляются взаимно исключающие требования.
Чем больше объем устройства, тем большее число процессоров можно расположить в нем, тем длиннее каналы передачи управления и данных, а значит и меньше тактовая частота. Происшедшее возрастание нормы массивности для больших машин до 512 и даже 64К процессоров обусловлено не ростом размеров машины, а повышением степени интеграции схем, позволившей за последние годы резко повысить плотность размещения элементов в устройствах. Топология сети обмена между процессорами в такого рода системах может быть различной. На рис. 10.5 приведены характеристики сети обмена для некоторых коммерческих MPP.
Для построения крупномасштабных систем альтернативой рассмотренному в предыдущем разделе протоколу наблюдения может служить протокол на основе справочника, который отслеживает состояние кэшей. Такой подход предполагает, что логически единый справочник хранит состояние каждого блока памяти, который может кэшироваться. В справочнике обычно содержится информация о том, в каких кэшах имеются копии данного блока, модифицировался ли данный блок и т.д. В существующих реализациях этого направления справочник размещается рядом с памятью. Имеются также протоколы, в которых часть информации размещается в кэш-памяти. Положительной стороной хранения всей информации в едином справочнике является простота протокола, связанная с тем, что вся необходимая информация сосредоточена в одном месте. Недостатком такого рода справочников является его размер, который пропорционален общему объему памяти, а не размеру кэш-памяти. Это не составляет проблемы для машин, состоящих, например, из нескольких сотен процессоров, поскольку связанные с реализацией такого справочника накладные расходы можно преодолеть. Но для машин большего размера необходима методика, позволяющая эффективно масштабировать структуру справочника.
| Фирма | Название | Коли-чество узлов | Базовая тополо-гия | Разряд-ность связи (бит) | Частота синхро-низации (Мгц) | Пиковая полоса пропус-кания связи (Мбайт/с) | Общая полоса пропус-кания (Мбайт/с) | Год выпуска | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Thinking Machines | CM-2 | 1024-4096 | 12-мер-ный куб | 1 | 7 | 1 | 1024 | 1987 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| nCube | nCube/ten | 1-1024 | 10-мер-ный куб | 1 | 10 | 1.2 | 640 | 1987 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Intel | iPSC/2 | 16-128 | 7-мерный куб | 1 | 16 | 2 | 345 | 1988 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Maspar | MP-1216 | 32-512 | 2-мерная сеть+сту-пенчатая Omega | 1 | 25 | 3 | 1300 | 1989 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Intel | Delta | 540 | 2-мерная сеть | 16 | 40 | 40 | 640 | 1991 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Thinking Machines | CM-5 | 32-2048 | многосту-пенчатое толстое дерево | 4 | 40 | 20 | 10240 | 1991 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Meiko | CS-2 | 2-1024 | многосту-пенчатое толстое дерево | 8 | 70 | 50 | 50000 | 1992 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Intel | Paragon | 4-1024 | 2-мерная сеть | 16 | 100 | 200 | 6400 | 1992 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Cray Research | T3D | 16-1024 | 3-мерный тор | 16 | 150 | 300 | 19200 | 1993 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Рис. 10.5. Характеристики межсоединений некоторых коммерческих MPP
В частности, чтобы предотвратить появление узкого горла в системе, связанного с единым справочником, можно распределить части этого справочника вместе с устройствами распределенной локальной памяти. Таким образом можно добиться того, что обращения к разным справочникам (частям единого справочника) могут выполняться параллельно, точно также как обращения к локальной памяти в распределенной памяти могут выполняться параллельно, существенно увеличивая общую полосу пропускания памяти. В распределенном справочнике сохраняется главное свойство подобных схем, заключающееся в том, что состояние любого разделяемого блока данных всегда находится во вполне определенном известном месте. На рис. 10.6 показан общий вид подобного рода машины с распределенной памятью. Вопросы детальной реализации протоколов когерентности памяти для таких машин выходят за рамки настоящего обзора.
Рис. 10.6. Архитектура системы с распределенной внешней
памятью и распределенным по узлам справочником
[] [] []
Многопроцессорные системы с общей памятью
Требования, предъявляемые современными процессорами к полосе пропускания памяти можно существенно сократить путем применения больших многоуровневых кэшей. Тогда, если эти требования снижаются, то несколько процессоров смогут разделять доступ к одной и той же памяти. Начиная с 1980 года эта идея, подкрепленная широким распространением микропроцессоров, стимулировала многих разработчиков на создание небольших мультипроцессоров, в которых несколько процессоров разделяют одну физическую память, соединенную с ними с помощью разделяемой шины. Из-за малого размера процессоров и заметного сокращения требуемой полосы пропускания шины, достигнутого за счет возможности реализации достаточно большой кэш-памяти, такие машины стали исключительно эффективными по стоимости. В первых разработках подобного рода машин удавалось разместить весь процессор и кэш на одной плате, которая затем вставлялась в заднюю панель, с помощью которой реализовывалась шинная архитектура. Современные конструкции позволяют разместить до четырех процессоров на одной плате. На рис. 10.1 показана схема именно такой машины.
В такой машине кэши могут содержать как разделяемые, так и частные данные. Частные данные - это данные, которые используются одним процессором, в то время как разделяемые данные используются многими процессорами, по существу обеспечивая обмен между ними. Когда кэшируется элемент частных данных, их значение переносится в кэш для сокращения среднего времени доступа, а также требуемой полосы пропускания. Поскольку никакой другой процессор не использует эти данные, этот процесс идентичен процессу для однопроцессорной машины с кэш-памятью. Если кэшируются разделяемые данные, то разделяемое значение реплицируется и может содержаться в нескольких кэшах. Кроме сокращения задержки доступа и требуемой полосы пропускания такая репликация данных способствует также общему сокращению количества обменов. Однако кэширование разделяемых данных вызывает новую проблему: когерентность кэш-памяти.
Мультипроцессорная когерентность кэш-памяти
Вопрос о том, когда точно записываемое значение должно быть доступно процессору, выполняющему чтение, определяется выбранной моделью согласованного (непротиворечивого) состояния памяти и связан с реализацией синхронизации параллельных вычислений. Поэтому с целью упрощения предположим, что мы требуем только, чтобы записанное операцией записи значение было доступно операции чтения, возникшей немного позже записи и что операции записи данного процессора всегда видны в порядке их выполнения.
С этим простым определением согласованного состояния памяти мы можем гарантировать когерентность путем обеспечения двух свойств:
Операция чтения ячейки памяти одним процессором, которая следует за операцией записи в ту же ячейку памяти другим процессором получит записанное значение, если операции чтения и записи достаточно отделены друг от друга по времени.
Операции записи в одну и ту же ячейку памяти выполняются строго последовательно (иногда говорят, что они сериализованы): это означает, что две подряд идущие операции записи в одну и ту же ячейку памяти будут наблюдаться другими процессорами именно в том порядке, в котором они появляются в программе процессора, выполняющего эти операции записи.
Первое свойство очевидно связано с определением когерентного (согласованного) состояния памяти: если бы процессор всегда бы считывал только старое значение данных, мы сказали бы, что память некогерентна.
Необходимость строго последовательного выполнения операций записи является более тонким, но также очень важным свойством. Представим себе, что строго последовательное выполнение операций записи не соблюдается. Тогда процессор P1 может записать данные в ячейку, а затем в эту ячейку выполнит запись процессор P2. Строго последовательное выполнение операций записи гарантирует два важных следствия для этой последовательности операций записи. Во-первых, оно гарантирует, что каждый процессор в машине в некоторый момент времени будет наблюдать запись, выполняемую процессором P2. Если последовательность операций записи не соблюдается, то может возникнуть ситуация, когда какой-нибудь процессор будет наблюдать сначала операцию записи процессора P2, а затем операцию записи процессора P1, и будет хранить это записанное P1 значение неограниченно долго.
Более тонкая проблема возникает с поддержанием разумной модели порядка выполнения программ и когерентности памяти для пользователя: представьте, что третий процессор постоянно читает ту же самую ячейку памяти, в которую записывают процессоры P1 и P2; он должен наблюдать сначала значение, записанное P1, а затем значение, записанное P2. Возможно он никогда не сможет увидеть значения, записанного P1, поскольку запись от P2 возникла раньше чтения. Если он даже видит значение, записанное P1, он должен видеть значение, записанное P2, при последующем чтении. Подобным образом любой другой процессор, который может наблюдать за значениями, записываемыми как P1, так и P2, должен наблюдать идентичное поведение. Простейший способ добиться таких свойств заключается в строгом соблюдении порядка операций записи, чтобы все записи в одну и ту же ячейку могли наблюдаться в том же самом порядке. Это свойство называется последовательным выполнением (сериализацией) операций записи (write serialization). Вопрос о том, когда процессор должен увидеть значение, записанное другим процессором достаточно сложен и имеет заметное воздействие на производительность, особенно в больших машинах.
Альтернативные протоколы
Имеются две методики поддержания описанной выше когерентности. Один из методов заключается в том, чтобы гарантировать, что процессор должен получить исключительные права доступа к элементу данных перед выполнением записи в этот элемент данных. Этот тип протоколов называется протоколом записи с аннулированием (write ivalidate protocol), поскольку при выполнении записи он аннулирует другие копии. Это наиболее часто используемый протокол как в схемах на основе справочников, так и в схемах наблюдения. Исключительное право доступа гарантирует, что во время выполнения записи не существует никаких других копий элемента данных, в которые можно писать или из которых можно читать: все другие кэшированные копии элемента данных аннулированы. Чтобы увидеть, как такой протокол обеспечивает когерентность, рассмотрим операцию записи, вслед за которой следует операция чтения другим процессором.
Поскольку запись требует исключительного права доступа, любая копия, поддерживаемая читающим процессором должна быть аннулирована (в соответствии с названием протокола). Таким образом, когда возникает операция чтения, произойдет промах кэш-памяти, который вынуждает выполнить выборку новой копии данных. Для выполнения операции записи мы можем потребовать, чтобы процессор имел достоверную (valid) копию данных в своей кэш-памяти прежде, чем выполнять в нее запись. Таким образом, если оба процессора попытаются записать в один и тот же элемент данных одновременно, один из них выиграет состязание у второго (мы вскоре увидим, как принять решение, кто из них выиграет) и вызывает аннулирование его копии. Другой процессор для завершения своей операции записи должен сначала получить новую копию данных, которая теперь уже должна содержать обновленное значение.
Альтернативой протоколу записи с аннулированием является обновление всех копий элемента данных в случае записи в этот элемент данных. Этот тип протокола называется протоколом записи с обновлением (write update protocol) или протоколом записи с трансляцией (write broadcast protocol). Обычно в этом протоколе для снижения требований к полосе пропускания полезно отслеживать, является ли слово в кэш-памяти разделяемым объектом, или нет, а именно, содержится ли оно в других кэшах. Если нет, то нет никакой необходимости обновлять другой кэш или транслировать в него обновленные данные.
Разница в производительности между протоколами записи с обновлением и с аннулированием определяется тремя характеристиками:
Несколько последовательных операций записи в одно и то же слово, не перемежающихся операциями чтения, требуют нескольких операций трансляции при использовании протокола записи с обновлением, но только одной начальной операции аннулирования при использовании протокола записи с аннулированием.
При наличии многословных блоков в кэш-памяти каждое слово, записываемое в блок кэша, требует трансляции при использовании протокола записи с обновлением, в то время как только первая запись в любое слово блока нуждается в генерации операции аннулирования при использовании протокола записи с аннулированием.
Протокол записи с аннулированием работает на уровне блоков кэш-памяти, в то время как протокол записи с обновлением должен работать на уровне отдельных слов (или байтов, если выполняется запись байта).
Задержка между записью слова в одном процессоре и чтением записанного значения другим процессором обычно меньше при использовании схемы записи с обновлением, поскольку записанные данные немедленно транслируются в процессор, выполняющий чтение (предполагается, что этот процессор имеет копию данных). Для сравнения, при использовании протокола записи с аннулированием в процессоре, выполняющим чтение, сначала произойдет аннулирование его копии, затем будет производиться чтение данных и его приостановка до тех пор, пока обновленная копия блока не станет доступной и не вернется в процессор.
Эти две схемы во многом похожи на схемы работы кэш-памяти со сквозной записью и с записью с обратным копированием. Также как и схема задержанной записи с обратным копированием требует меньшей полосы пропускания памяти, так как она использует преимущества операций над целым блоком, протокол записи с аннулированием обычно требует менее тяжелого трафика, чем протокол записи с обновлением, поскольку несколько записей в один и тот же блок кэш-памяти не требуют трансляции каждой записи. При сквозной записи память обновляется почти мгновенно после записи (возможно с некоторой задержкой в буфере записи). Подобным образом при использовании протокола записи с обновлением другие копии обновляются так быстро, насколько это возможно. Наиболее важное отличие в производительности протоколов записи с аннулированием и с обновлением связано с характеристиками прикладных программ и с выбором размера блока.
Основы реализации
Ключевым моментом реализации в многопроцессорных системах с небольшим числом процессоров как схемы записи с аннулированием, так и схемы записи с обновлением данных, является использование для выполнения этих операций механизма шины. Для выполнения операции обновления или аннулирования процессор просто захватывает шину и транслирует по ней адрес, по которому должно производиться обновление или аннулирование данных.
Все процессоры непрерывно наблюдают за шиной, контролируя появляющиеся на ней адреса. Процессоры проверяют не находится ли в их кэш-памяти адрес, появившийся на шине. Если это так, то соответствующие данные в кэше либо аннулируются, либо обновляются в зависимости от используемого протокола. Последовательный порядок обращений, присущий шине, обеспечивает также строго последовательное выполнение операций записи, поскольку когда два процессора конкурируют за выполнение записи в одну и ту же ячейку, один из них должен получить доступ к шине раньше другого. Один процессор, получив доступ к шине, вызовет необходимость обновления или аннулирования копий в других процессорах. В любом случае, все записи будут выполняться строго последовательно. Один из выводов, который следует сделать из анализа этой схемы заключается в том, что запись в разделяемый элемент данных не может закончиться до тех пор, пока она не захватит доступ к шине.
В дополнение к аннулированию или обновлению соответствующих копий блока кэш-памяти, в который производилась запись, мы должны также разместить элемент данных, если при записи происходит промах кэш-памяти. В кэш-памяти со сквозной записью последнее значение элемента данных найти легко, поскольку все записываемые данные всегда посылаются также и в память, из которой последнее записанное значение элемента данных может быть выбрано (наличие буферов записи может привести к некоторому усложнению).
Однако для кэш-памяти с обратным копированием задача нахождения последнего значения элемента данных сложнее, поскольку это значение скорее всего находится в кэше, а не в памяти. В этом случае используется та же самая схема наблюдения, что и при записи: каждый процессор наблюдает и контролирует адреса, помещаемые на шину. Если процессор обнаруживает, что он имеет модифицированную ("грязную") копию блока кэш-памяти, то именно он должен обеспечить пересылку этого блока в ответ на запрос чтения и вызвать отмену обращения к основной памяти. Поскольку кэши с обратным копированием предъявляют меньшие требования к полосе пропускания памяти, они намного предпочтительнее в мультипроцессорах, несмотря на некоторое увеличение сложности.
Поэтому далее мы рассмотрим вопросы реализации кэш-памяти с обратным копированием.
Для реализации процесса наблюдения могут быть использованы обычные теги кэша. Более того, упоминавшийся ранее бит достоверности (valid bit), позволяет легко реализовать аннулирование. Промахи операций чтения, вызванные либо аннулированием, либо каким-нибудь другим событием, также не сложны для понимания, поскольку они просто основаны на возможности наблюдения. Для операций записи мы хотели бы также знать, имеются ли другие кэшированные копии блока, поскольку в случае отсутствия таких копий, запись можно не посылать на шину, что сокращает время на выполнение записи, а также требуемую полосу пропускания.
Чтобы отследить, является ли блок разделяемым, мы можем ввести дополнительный бит состояния (shared), связанный с каждым блоком, точно также как это делалось для битов достоверности (valid) и модификации (modified или dirty) блока. Добавив бит состояния, определяющий является ли блок разделяемым, мы можем решить вопрос о том, должна ли запись генерировать операцию аннулирования в протоколе с аннулированием, или операцию трансляции при использовании протокола с обновлением. Если происходит запись в блок, находящийся в состоянии "разделяемый" при использовании протокола записи с аннулированием, кэш формирует на шине операцию аннулирования и помечает блок как частный (private). Никаких последующих операций аннулирования этого блока данный процессор посылать больше не будет. Процессор с исключительной (exclusive) копией блока кэш-памяти обычно называется "владельцем" (owner) блока кэш-памяти.
При использовании протокола записи с обновлением, если блок находится в состоянии "разделяемый", то каждая запись в этот блок должна транслироваться. В случае протокола с аннулированием, когда посылается операция аннулирования, состояние блока меняется с "разделяемый" на "неразделяемый" (или "частный"). Позже, если другой процессор запросит этот блок, состояние снова должно измениться на "разделяемый".
Поскольку наш наблюдающий кэш видит также все промахи, он знает, когда этот блок кэша запрашивается другим процессором, и его состояние должно стать "разделяемый".
Поскольку любая транзакция на шине контролирует адресные теги кэша, потенциально это может приводить к конфликтам с обращениями к кэшу со стороны процессора. Число таких потенциальных конфликтов можно снизить применением одного из двух методов: дублированием тегов, или использованием многоуровневых кэшей с "охватом" (inclusion), в которых уровни, находящиеся ближе к процессору являются поднабором уровней, находящихся дальше от него. Если теги дублируются, то обращения процессора и наблюдение за шиной могут выполняться параллельно. Конечно, если при обращении процессора происходит промах, он должен будет выполнять арбитраж с механизмом наблюдения для обновления обоих наборов тегов. Точно также, если механизм наблюдения за шиной находит совпадающий тег, ему будет нужно проводить арбитраж и обращаться к обоим наборам тегов кэша (для выполнения аннулирования или обновления бита "разделяемый"), возможно также и к массиву данных в кэше, для нахождения копии блока. Таким образом, при использовании схемы дублирования тегов процессор должен приостановиться только в том случае, если он выполняет обращение к кэшу в тот же самый момент времени, когда механизм наблюдения обнаружил копию в кэше. Более того, активность механизма наблюдения задерживается только когда кэш имеет дело с промахом.
| Наимено-вание | Тип протокола | Стратегия записи в память | Уникальные свойства | Применение | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Одиночная запись | Запись с аннулированием | Обратное копирование при первой записи | Первый описанный в литературе протокол наблюдения | - | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Synapse N+1 | Запись с аннулированием | Обратное копирование | Точное состояние, где "владельцем является память" | Машины Synapse Первые машины с когерентной кэш-памятью | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Berkely | Запись с аннулированием | Обратное копирование | Состояние "разделяемый" | Машина SPUR университета Berkely | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Illinois | Запись с аннулированием | Обратное копирование | Состояние "приватный"; может передавать данные из любого кэша | Серии Power и Challenge компании Silicon Graphics | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| "Firefly" | Запись с транс-ляцией | Обратное копирование для "приватных" блоков и сквозная запись для "разделяемых" | Обновление памяти во время трансляции | SPARCcenter 2000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Рис. 10.4. Примеры протоколов наблюдения
Если процессор использует многоуровневый кэш со свойствами охвата, тогда каждая строка в основном кэше имеется и во вторичном кэше. Таким образом, активность по наблюдению может быть связана с кэшем второго уровня, в то время как большинство активностей процессора могут быть связаны с первичным кэшем. Если механизм наблюдения получает попадание во вторичный кэш, тогда он должен выполнять арбитраж за первичный кэш, чтобы обновить состояние и возможно найти данные, что обычно будет приводить к приостановке процессора. Такое решение было принято во многих современных системах, поскольку многоуровневый кэш позволяет существенно снизить требований к полосе пропускания. Иногда может быть даже полезно дублировать теги во вторичном кэше, чтобы еще больше сократить количество конфликтов между активностями процессора и механизма наблюдения.
В реальных системах существует много вариаций схем когерентности кэша, в зависимости от того используется ли схема на основе аннулирования или обновления, построена ли кэш-память на принципах сквозной или обратной записи, когда происходит обновление, а также имеет ли место состояние "владения" и как оно реализуется. На рис. 10.4 представлены несколько протоколов с наблюдением и некоторые машины, которые используют эти протоколы.
